Расчёт объёма земляных масс (картограмма) — точность до кубометра

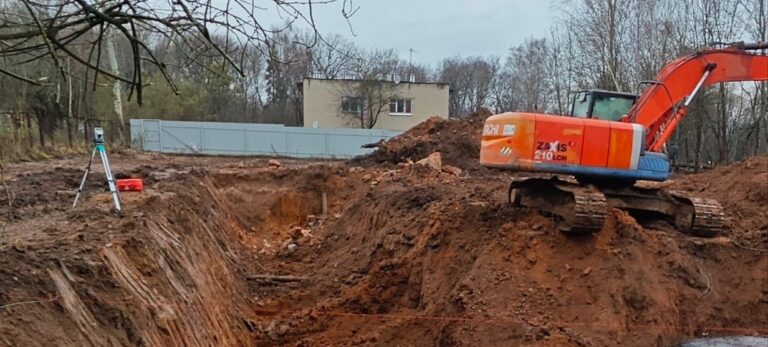

Расчёт объёма земляных масс — это инженерно-геодезическая услуга, которая позволяет с высокой точностью определить объёмы выемки и насыпи грунта на строительной площадке. Основой для расчёта служит топографическая съёмка до и после выполнения работ. На её основании создаётся картограмма земляных масс — графическая схема с указанием границ, уровней, направлений и объёмов перемещения грунта.

Такая работа является обязательной при выполнении земляных работ: планировке территории, рытье котлованов, засыпке траншей, формировании насыпей и откосов. Геодезический контроль объёма грунта позволяет избежать перерасхода ресурсов, технических нарушений и ошибок в смете.

Когда требуется картограмма земляных масс

  • Перед началом строительства зданий и сооружений;
  • При копке котлованов и устройстве фундаментов;
  • Для контроля объёмов выемки и насыпи при подготовке площадки;
  • При профилировании дорог, откосов, насыпей;
  • В процессе рекультивации, благоустройства и планировки;
  • Для подтверждения фактически выполненных земляных работ;
  • В случае споров между заказчиком и подрядчиком по объёму работ согласно договору подряда.

Что такое картограмма земляных масс

Картограмма земляных масс — это план участка с нанесёнными контурами участков выемки и насыпи, отметками высот, стрелками направлений перемещения грунта и значениями объёмов. Она создаётся путём сопоставления двух съёмок:

  1. Исходное состояние участка — до начала земляных работ;
  2. Текущее состояние — после выполнения выемки, насыпи или планировки.

Разность между этими поверхностями даёт объём земляных масс, рассчитанный по методу сечений, кубов, триангуляции или цифровой модели рельефа (ЦМР).

Как выполняется расчёт объёма грунта

1 этап
Полевые геодезические измерения

Специалисты производят топосъёмку рельефа участка до начала работ и повторную съёмку после проведения земляных операций. Используются тахеометры, GNSS-оборудование, дроны, 3D-сканеры (при необходимости).

2 этап
Создание цифровой модели рельефа

На основе полученных данных создаются поверхности в специализированном программном обеспечении.

3 этап
Геодезический подсчёт объёма грунта

Сравниваются поверхности «до» и «после», определяется объём выемки, насыпи и нулевых отметок, рассчитывается баланс земляных масс.

4 этап
Формирование картограммы

На основе расчётов создаётся наглядная схема в виде картограммы земляных масс с отметками, контурами и объёмами.

5 этап
Оформление документации

Готовится отчёт, включающий схемы, расчёты, таблицы и пояснительную записку. Документация предоставляется в бумажном и электронном виде.

Что получает заказчик

  • Картограмма в масштабе 1:500, 1:1000 или другой по согласованию;
  • Отчёт с точным объёмом выемки и насыпи в м³;
  • Сравнительная таблица отметок по точкам;
  • Профили по сечениям (при необходимости);
  • Документ для сдачи работ, расчёта стоимости и предъявления надзорным органам.

Где применяется геодезический расчёт земляных работ

  • Гражданское и промышленное строительство;
  • Прокладка инженерных сетей (трубопроводы, каналы, кабели);
  • Дорожное строительство, транспортные развязки, мосты;
  • Строительство и углубление водоёмов, каналов;
  • Реконструкция участков с перепадами высот;
  • Формирование склонов, откосов, насыпи железнодорожных путей.

Преимущества геодезического метода расчёта

  • Высокая точность — до 2–5%;
  • Объективность данных (в отличие от визуального осмотра или подсчёта машин);
  • Возможность точного учёта перемещения грунта по участку;
  • Упрощение сдачи и принятия земляных работ.

Цена расчёта объёма земляных масс и картограммы

Стоимость рассчитывается индивидуально и зависит от:

  • площади и рельефа участка;
  • сложности работ (перепады, насыпи, выемки);
  • типа съёмки (наземная, 3D-сканирование);
  • необходимости подготовки отчёта и схем.

Примерные расценки:

  • Расчёт объёма земляных масс до 0,5 га — от 7 000 ₽
  • Картограмма для участка до 1 га — от 10 000 ₽
  • Геодезический контроль земляных работ на объекте 1–3 га — от 15 000 ₽

Расчёт объёма земляных масс и составление картограммы — это не просто цифры, а важнейший инструмент для управления строительными процессами, контроля подрядчиков и ведения исполнительной документации. Мы обеспечим вам точность, оперативность и надёжность.
