Разбивка осей

Разбивка осей — это важный этап геодезических работ, который включает в себя точное перенесение проектных осей на местность. Этот процесс необходим на всех стадиях строительства, включая капитальное строительство, возведение зданий, монтаж инженерных систем и других объектов. Разбивка осей объекта позволяет гарантировать точность и соответствие проекту, а также является основой для дальнейших строительных и монтажных работ.

Во время разбивки осей геодезисты переносят проектные линии, координаты и уровни в реальную местность, фиксируя их с максимальной точностью. Этот этап необходим для правильного позиционирования конструктивных элементов, таких как фундаменты, стены, перегородки, колонны и другие строительные объекты.

Когда требуется разбивка осей

  • Разбивка осей строительства - это обязательная процедура перед началом любых строительных работ, включая возведение капитальных объектов и сооружений;
  • Разбивка осей фундамента - важна для правильной установки фундамента и определения точного расположения здания на участке;
  • Геодезическая разбивка осей используется для монтажа инженерных сетей, включая трубы, кабели и другие коммуникации;
  • Для разбивки осей объекта капитального строительства на местности необходимо перенести точные проектные оси в соответствии с архитектурной документацией и строительными нормами;
  • Разбивка осей объекта на местности также важна для строительства дорог, мостов, жилищных комплексов и других сооружений;
  • Важна для согласования с надзорными органами и подготовки акт разбивки осей.

Основные этапы разбивки

При выполнении разбивки осей на местности инженеры геодезисты проводят тщательный анализ проектной документации и исходных данных. Ключевые этапы данного процесса включают в себя:

1 этап
Подготовительный этап

Внимательно изучается документация: планы, схемы, архитектурные чертежи, кадастровые данные. Разрабатывается схема разбивки осей, где фиксируются основные оси здания, сооружений, ось трассы или фундамента.

2 этап
Полевые работы

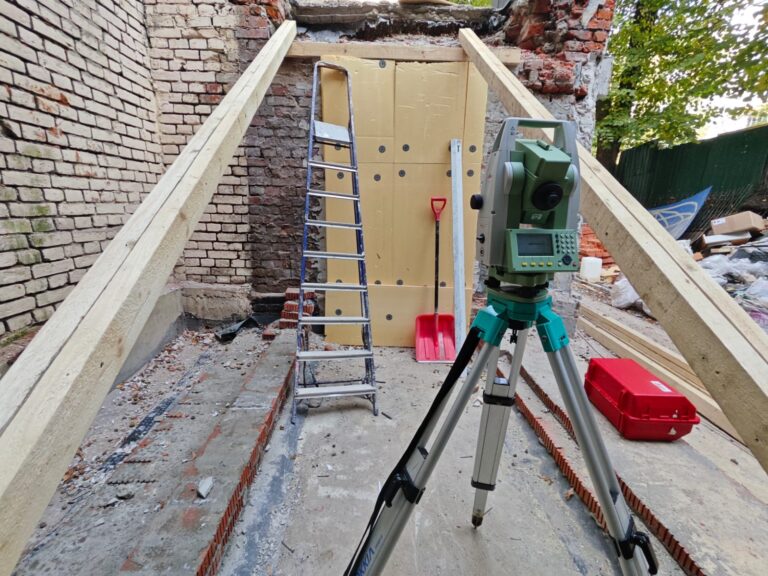

С использованием тахеометров, GPS-приёмников и теодолитов осуществляется геодезическая разбивка осей. При этом выполняют не только разбивку основных осей, но и детальную разбивку осей объекта капитального строительства на местности. Точное закрепление осей производится с помощью штырей, колышков или реперов.

3 этап
Камеральная обработка и оформление результатов

После полевых работ составляется акт разбивки осей объекта, который подтверждает соответствие измеренных параметров проектным данным

Документация и схема разбивки осей

Каждая разбивка осей объекта сопровождается составлением подробной схемы. Схема разбивки осей включает координаты ключевых точек, указание осей фундамента, осей здания, а также распределение опорных маркеров по периметру объекта. Итоговый документ оформляется как акт разбивки осей и служит основанием для дальнейших строительных работ.

Что включает в себя акт разбивки осей

  • Координаты и уровни, соответствующие проектной документации;
  • Описание всех закреплённых точек и осей на местности;
  • Схема разбивки осей, где указывается расположение объектов относительно ориентиров;
  • Допуск отклонений от проектных данных и возможные исправления;
  • Подпись геодезиста и заказчика, подтверждающие точность и соответствие.

Для капитальных объектов, таких как строительство жилых комплексов или промышленных сооружений, акт разбивки осей будет более подробным, включая информацию о сетях, траншеях, котлованах и других элементах.

Важность разбивки осей

Правильная разбивка осей строительства имеет огромное значение, так как от неё зависит:

  • Точность установки фундамента и несущих конструкций;
  • Правильное расположение инженерных сетей, коммуникаций и дорожных осей;
  •

  • Соответствие строительства проекту,
  • Отсутствие ошибок при монтаже конструкций, что позволяет избежать дополнительного демонтажа и переделок.

При капитальном строительстве важно проведение геодезической разбивки осей с высокой степенью точности. Благодаря использованию современных методов топографической съёмки, таких как тахеометрическая разбивка осей, возможно достижение точности до нескольких миллиметров. Это гарантирует соблюдение проектных параметров и минимизирует риски, связанные с неправильным размещением строительных элементов.
