Закладка исходных пунктов и создание геодезического обоснования

Закладка исходных пунктов и создание геодезического обоснования - это начальный этап любого точного геодезического или строительного проекта. Без системы надёжных координатных и высотных опор невозможно провести топосъёмку, выполнить разбивку осей, вести монтаж или контроль конструкций.

Геодезическое обоснование формируется на основе закреплённых на местности исходных геодезических пунктов - реперов, центров, марок и других знаков, координаты и высоты которых определяются с высокой точностью. Они служат основой для выполнения всех видов инженерно-геодезических работ.

Что такое исходный геодезический пункт

Исходный пункт геодезической сети - это точка на местности, чьи координаты определены в государственной или локальной системе координат. Такие пункты:

  • входят в государственную геодезическую сеть (ГГС) или спутниковую геодезическую сеть;
  • используются для привязки топографических и строительных работ;

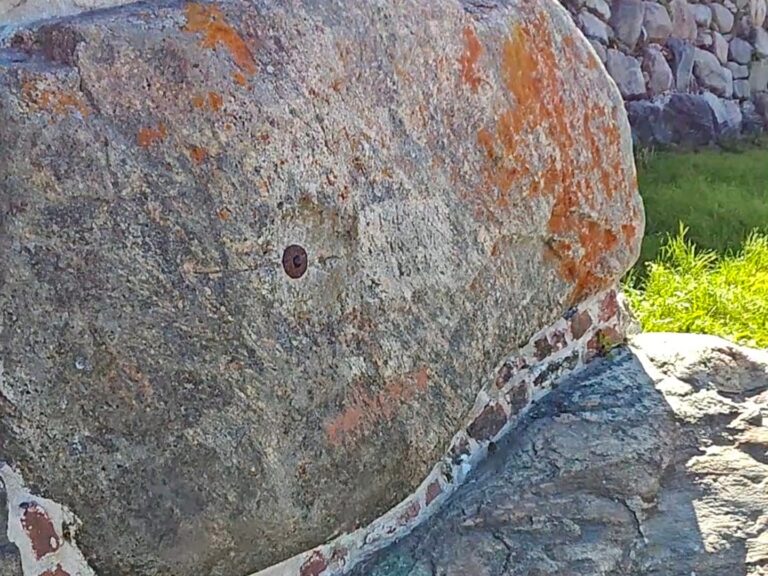

  • закрепляются на длительный срок с помощью железобетонных знаков, анкерных болтов, закладных и др.

Если поблизости отсутствуют пригодные исходные пункты, выполняется их закладка и построение собственной системы координат на объекте - создаётся локальная геодезическая сеть.

Что такое геодезическое обоснование

Геодезическое обоснование - это система координатных (плановых) и высотных точек, к которым привязываются все измерения и строительные решения. Оно бывает:

  • плановое - определяет положение точек на плоскости (X, Y);
  • высотное - определяет абсолютные отметки по вертикали (Z);
  • планово-высотное - комплексное обоснование;
  • съёмочное обоснование - для топографической съёмки;
  • разбивочное - для переноса проектных решений в натуру;
  • геодезическое обоснование строительства - для полного сопровождения объекта.

Такое обоснование может быть временным (на период стройки) или постоянным (для кадастровых и проектных нужд).

Этапы закладки исходных пунктов и построения обоснования

1 этап
Поиск и обследование существующих пунктов

Производится обследование исходных геодезических пунктов, проверяется их доступность, точность, физическое состояние. На основе данных формируется ведомость обследования.

2 этап
Закладка новых пунктов

При необходимости создаются новые точки геодезического обоснования, которые обозначаются на местности. Используются марки, анкеры, реперы, сваи и другие конструкции.

3 этап
Измерения и расчёты

С помощью тахеометров и спутниковых приёмников (GNSS) выполняются измерения. Строятся полигонометрические или нивелирные ходы, выполняется спутниковое позиционирование.

Этап 4
Построение геодезической сети

Вычисляются координаты и высоты всех точек. Строится схема геодезического обоснования, выполняется создание планового и высотного обоснования, составляется выписка исходных пунктов.

Этап 5
Оформление документации

Подготавливаются: план геодезического обоснования, ведомости координат, акты закрепления, отчётность для проектных и надзорных организаций.

Документы, которые получает заказчик

  • Схема построения геодезического обоснования;
  • Таблица координат (в МСК, ГСК или локальной системе);
  • Ведомость обследования исходных геодезических пунктов;
  • Акт закладки и закрепления пунктов;
  • Выписка исходных геодезических пунктов с координатами и высотами;
  • Протоколы и схемы измерений;
  • Фотофиксация и паспорт пунктов (по запросу).

Где используется геодезическое обоснование

  • При топографической съёмке и инженерных изысканиях;
  • В рамках геодезического сопровождения строительства;
  • Для кадастровых работ, межевания, регистрации прав;
  • В процессе монтажа, разбивки, контроля конструкций;
  • При проектировании и создании цифровых моделей рельефа;
  • Для создания и актуализации генеральных планов и BIM-моделей.

Стоимость закладки пунктов и построения обоснования

Цена зависит от:

  • площади участка;
  • количества точек и сложности рельефа;
  • необходимости использования спутниковых методов;
  • оформления схем, ведомостей, выписок и др.

Примерные расценки:

  • Закладка исходных пунктов (до 5 шт.) - от 7 000 ₽
  • Создание геодезического съёмочного обоснования - от 10 000 ₽
  • Планово-высотное обоснование под стройку - от 12 000 ₽
  • Оформление ведомости обследования пунктов - от 2 000 ₽

Закладка исходных пунктов и создание геодезического обоснования - это основа точности, надёжности и безопасности всех последующих работ. Обратитесь к нам - и мы создадим стабильную опорную сеть, необходимую для вашего проекта.
