Геодезическая контрольно-исполнительная съёмка инженерных сетей

Геодезическая контрольно-исполнительная съёмка инженерных сетей - это комплекс геодезических работ, направленный на определение фактического положения подземных и надземных инженерных коммуникаций с целью проверки соответствия выполненных работ утверждённому проекту.

Такая съёмка играет ключевую роль в контроле качества строительного процесса и является неотъемлемой частью исполнительной документации, без которой невозможно сдать объект в эксплуатацию, подключить его к сетям или пройти строительную приёмку.

 Что представляет собой контрольно-исполнительная съёмка сетей

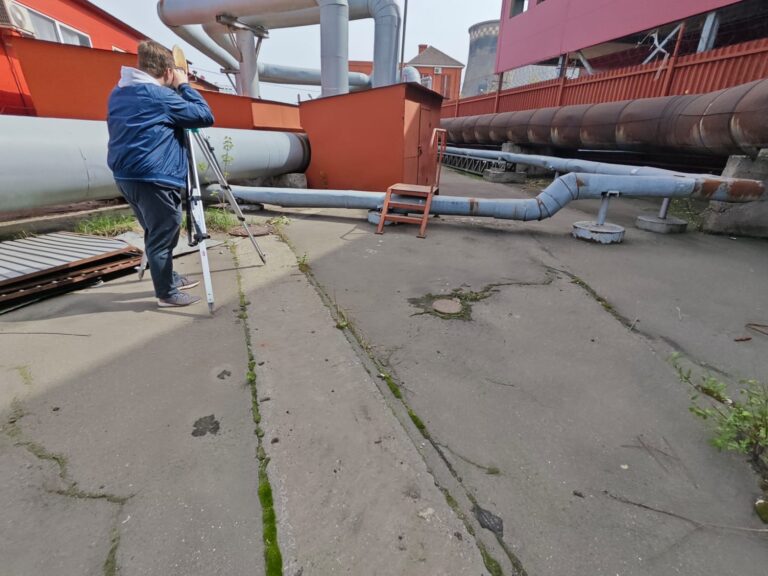

В ходе работ геодезисты с высокой точностью фиксируют положения трубопроводов, кабелей, колодцев, опор и других элементов инженерной инфраструктуры. Результаты сравниваются с проектными данными и оформляются в виде исполнительных схем, планов и таблиц. Выявленные отклонения документируются и классифицируются - допустимы ли они или требуют корректирующих мероприятий.

Съёмка позволяет контролировать точность выполнения работ, своевременно выявить и устранить отклонения, предотвратить аварии и ошибки в процессе дальнейшего строительства, эксплуатации или реконструкции объекта.

Какие сети подлежат съёмке

  • Водопроводные и канализационные сети (наружные и внутренние);
  • Газопроводы и теплотрассы;
  • Линии электроснабжения и связи (кабельные, воздушные);

  • Сети ливневой и дренажной канализации;
  • Сети видеонаблюдения, пожаротушения, слаботочные системы;
  • Объекты инженерных систем, попадающие в зону застройки.

Когда необходима контрольно-исполнительная съёмка

  • После прокладки инженерных сетей и сооружений;
  • Перед засыпкой траншей и коммуникационных каналов;
  • При сдаче скрытых работ;
  • В процессе строительного контроля и технадзора;
  • Для подтверждения объёмов и качества выполненных работ;
  • Для подготовки исполнительной документации к сдаче объекта;
  • При вводе в эксплуатацию новых или реконструированных систем.

Этапы выполнения съёмки

1 этап
Подготовка

Изучение проектной документации, получение схем, чертежей, плана геоподосновы, а также актов на скрытые работы.

2 этап
Полевые работы

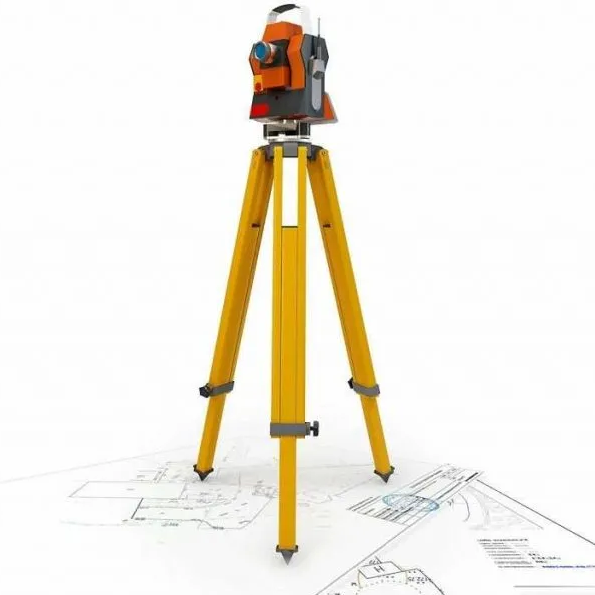

Геодезисты производят замеры с применением тахеометров, GPS-оборудования, нивелиров. Фиксируются координаты, глубина залегания, расстояния до контрольных точек.

3 этап
Камеральная обработка

Обработка полевых данных, построение исполнительных схем в цифровом формате, сравнение с проектом, составление таблиц отклонений.

4 этап
Оформление исполнительной документации

Подготовка и передача заказчику комплекта документов: схем, актов, описаний, пояснительных записок, таблиц координат.

Что получает заказчик

  • Исполнительные схемы расположения инженерных сетей;
  • Таблицы координат с указанием отклонений от проекта;
  • Сопроводительную техническую документацию;

  • Фотофиксацию (по запросу);
  • Подготовленные материалы для согласования в надзорных органах (Жилинспекция, технадзор, архитектура и др.);

Где применяется

  • В жилом, промышленном и гражданском строительстве;

  • При строительстве дорог, мостов, тоннелей, парковок;

  • При прокладке наружных инженерных коммуникаций;

  • На объектах реконструкции и капремонта инженерных сетей;

  • В процессе эксплуатации зданий и сооружений, требующих актуализации документации
