Идеальная геометрия или миллионные убытки: почему фасадная съемка — это страховка вашего здания

Возведение монолитной или кирпичной коробки здания — это лишь половина пути к готовому объекту. Когда дело доходит до внешней отделки, в игру вступают колоссальные бюджеты. Керамогранит, композитные панели, крупноформатное структурное остекление или натуральный камень стоят десятки миллионов рублей. И именно на этом этапе большинство застройщиков в Москве и Московской области сталкиваются с суровой реальностью: строительных конструкций с идеальной геометрией не существует.

Даже если на протяжении всего цикла заливки бетона велось строгое геодезическое сопровождение, физика материалов берет свое. Опалубка может слегка «сыграть» под давлением массы бетона, кирпичная кладка всегда имеет погрешности швов, а температурные перепады вызывают микродеформации. В результате стена, которая на архитектурном чертеже выглядит как идеально прямая линия, в реальности имеет «пуза», впадины и отклонения от вертикали.

Если вы закажете дорогостоящие облицовочные материалы, опираясь исключительно на бумажный проект, вас ждет финансовая катастрофа. Панели просто не сойдутся на углах, оконные проемы окажутся смещенными, а монтажникам придется буквально «на коленке» переделывать систему креплений. Чтобы исключить этот сценарий, перед заказом материалов проводится фасадная съемка. Инженеры компании «Геогеоид» создают точный цифровой слепок внешней оболочки здания, позволяя вам примерить дорогой архитектурный «костюм» без единой ошибки.

От рулетки к цифре: почему чертежи врут, а лазер — нет

Исторически замеры наружных стен проводились вручную, с помощью отвесов, рулеток и строительных лесов. Позже на смену им пришла классическая исполнительная съемка с использованием электронных тахеометров. Инженер «отстреливал» характерные точки фасада — углы, края оконных и дверных проемов. Это давало приемлемую точность, но занимало недели, а глухие участки стен без окон часто оставались «белыми пятнами» на чертеже.

Сегодня стандартом качества в компании «Геогеоид» является наземное лазерное сканирование. Эта технология совершила революцию в фасадной геодезии. Вместо сотен разрозненных точек мы получаем сплошное информационное поле.

Принцип работы предельно эффективен:

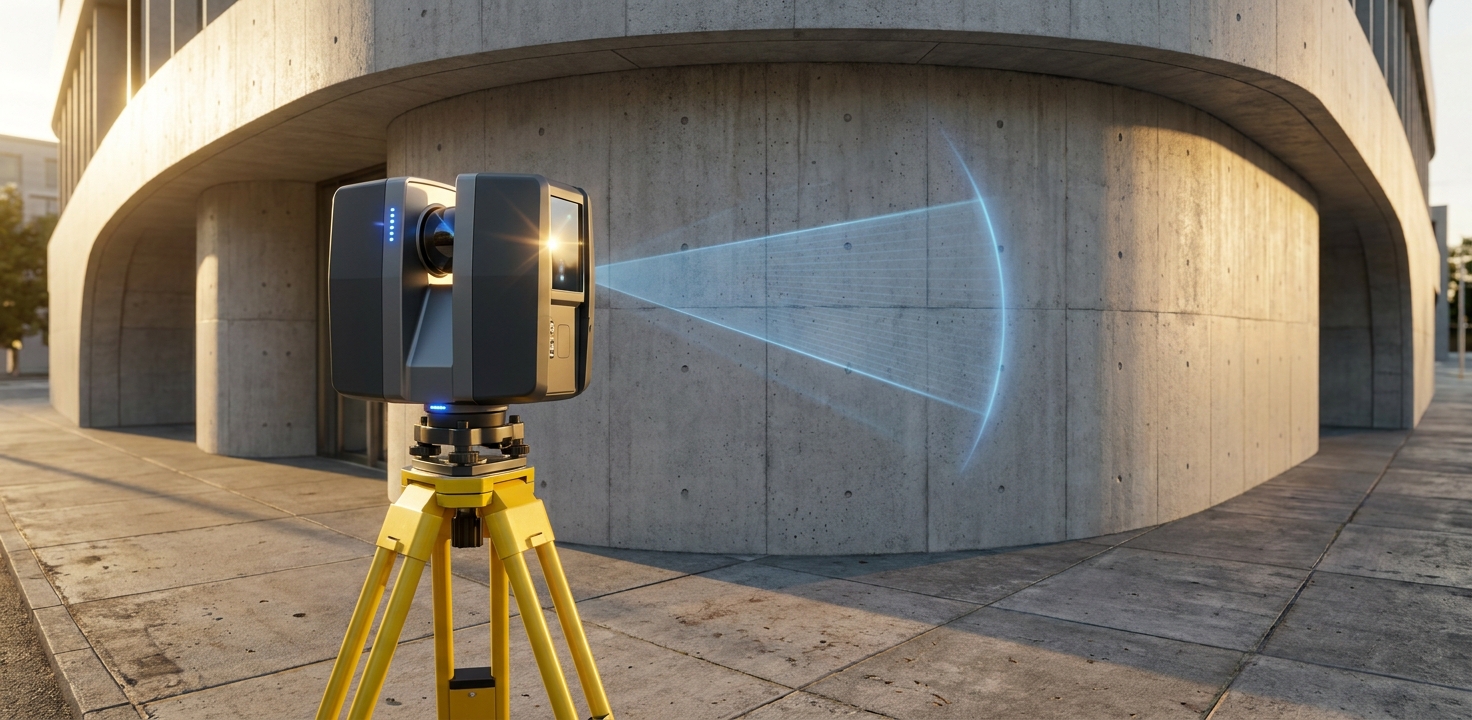

  1. Полевое сканирование. Инженер устанавливает высокоскоростной лазерный сканер на штатив вокруг здания. Прибор вращается на 360 градусов, испуская миллионы лазерных импульсов в секунду. Отражаясь от поверхности стены, стекла или декоративного элемента, луч возвращается обратно, фиксируя точные координаты каждой микроскопической детали.
  2. Сшивка облака точек. Поскольку одно сканирование не может охватить здание целиком (мешают деревья, соседние постройки, выступы балконов), прибор переставляют на десятки разных станций. В камеральном отделе эти массивы данных объединяются в единое, бесшовное «облако точек». По своей плотности и информативности оно превосходит любую фотографию, так как каждый пиксель здесь имеет точные координаты в пространстве.
  3. Векторизация и моделирование. На основе облака точек наши проектировщики вычерчивают плоские 2D-чертежи фасадов или создают полноценную 3D-модель (BIM). На этих материалах наглядно, с миллиметровой точностью показаны все отклонения монолита от проектной оси, фактические размеры каждого проема и кривизна стен.

Часто данные сканирования снаружи объединяются с внутренними обмерами, чтобы сформировать точный поэтажный план. Это критически важно при реконструкции, когда нужно сопоставить толщину стен и фактическое расположение несущих конструкций.

Три сценария, когда без сканирования не обойтись

Фасадная съемка — это не просто прихоть перфекциониста. В современных реалиях столичного девелопмента это жесткая технологическая необходимость, решающая конкретные боли заказчика.

  • Проектирование вентилируемых фасадов (НВФ).
    Вентфасад держится на металлической подсистеме (кронштейнах и направляющих). Если бетонная стена завалена внутрь на 5 сантиметров, вам потребуются удлиненные кронштейны, иначе направляющую просто не удастся выставить по уровню. Если стена выпирает — кронштейны нужно укорачивать, иначе не останется места для утеплителя и воздушного зазора. Облако точек позволяет проектировщикам рассчитать длину и тип каждого (!) кронштейна на огромном здании еще до их закупки. Вы не покупаете лишний металл и не останавливаете стройку из-за нехватки крепежа.
  • Светопрозрачные конструкции и витражное остекление.
    Стекло не прощает ошибок. Оно не гнется и не подрезается на стройплощадке. При монтаже панорамных окон или стеклянных куполов допуски исчисляются миллиметрами. Лазерное сканирование выдает точные геометрические параметры проемов, позволяя заводу-изготовителю нарезать стеклопакеты и алюминиевый профиль так, чтобы они встали в ячейки идеально, без напряжения конструкций, которое впоследствии может привести к трещинам.
  • Реставрация исторического наследия.
    Старая Москва богата зданиями с уникальной архитектурой. Если вам нужно отреставрировать усадьбу XIX века, никаких чертежей давно не существует. Классическая топографическая съемка здесь не поможет. Сканер считывает сложнейшую геометрию карнизов, пилястр, лепнины и барельефов. На основе этих данных создаются формы для отливки новых декоративных элементов, которые на 100% повторяют утраченные исторические оригиналы.

Экономика точности: мы защищаем ваши деньги

Стоимость профессиональной фасадной съемки составляет лишь малую долю процента от общей сметы на облицовку здания. Однако эта инвестиция окупается многократно.

Вы получаете прозрачный контроль над подрядчиками: строители больше не смогут сослаться на «кривые стены», требуя дополнительных выплат за сложность монтажа. Вы исключаете перерасход материалов (закупка строго по фактической площади, а не по завышенным проектным данным). И главное — вы получаете эстетически безупречный фасад, который долгие годы будет работать на статус и капитализацию вашей недвижимости.

Специалисты «Геогеоид» переводят физические несовершенства бетона в точную цифровую модель. Мы даем вам инструмент управления качеством, благодаря которому ваш проект воплощается в жизнь именно таким, каким его задумал архитектор.
