Как работа от реперов тахеометром исключает фатальные ошибки на стройке

Танец с лазером: как тахеометр понимает, где он находится

Сам по себе электронный тахеометр — это невероятно сложный гибрид теодолита, лазерного дальномера и мощного полевого компьютера. Он способен измерять углы с точностью до долей секунды и расстояния с погрешностью в один миллиметр на километр. Но когда геодезист ставит прибор на штатив посреди перерытого котлована, тахеометр «слеп». Он не знает своих координат.

Чтобы прибор «прозрел», геодезист выполняет процедуру, которая называется обратной пространственной засечкой. Суть процесса выглядит так:

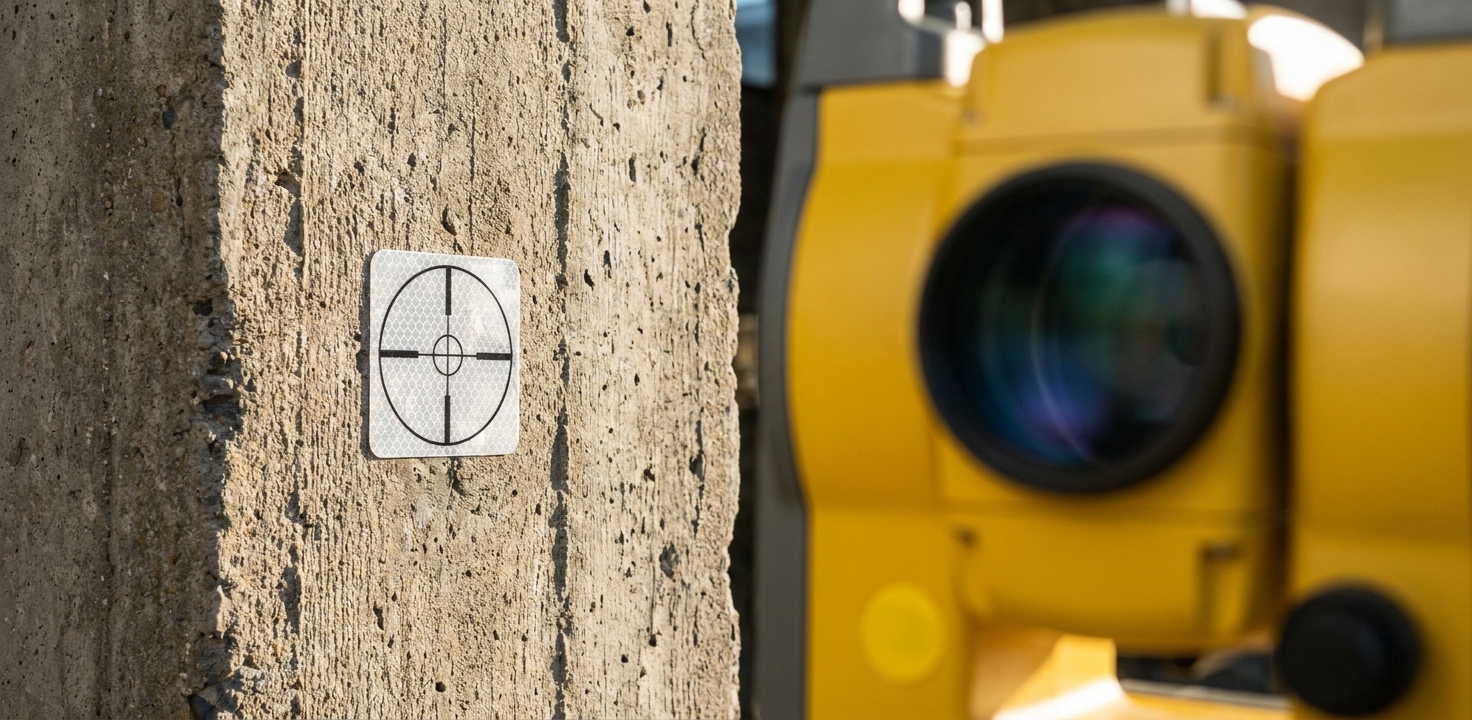

1. Инженер наводит перекрестие оптической трубы тахеометра на первый известный репер (отражательную марку на стене или призму на штативе). Прибор испускает лазерный луч, который отражается обратно, вычисляя точное расстояние и угол.
2. Затем тахеометр поворачивается и «стреляет» во второй репер, затем в третий, а для максимальной надежности — в четвертый.
3. Встроенный процессор мгновенно решает сложную геометрическую задачу. Зная координаты реперов, расстояния до них и углы между ними, тахеометр с миллиметровой точностью вычисляет координаты той точки в пространстве, где он сейчас установлен.

Как только засечка выполнена и погрешность (невязка) составила допустимые 1-2 миллиметра, прибор готов к работе. Теперь виртуальная 3D-модель стройки в памяти тахеометра идеально совпадает с физической реальностью.

От фундамента до шпиля: где оптика решает исход строительства

Привязанный к реперам тахеометр становится главным инструментом контроля на площадке. В рамках комплексного геодезического сопровождения эта технология применяется для решения критически важных задач, формируя невидимый инженерный каркас объекта. Чтобы понять масштаб применения, рассмотрим основные направления работы:

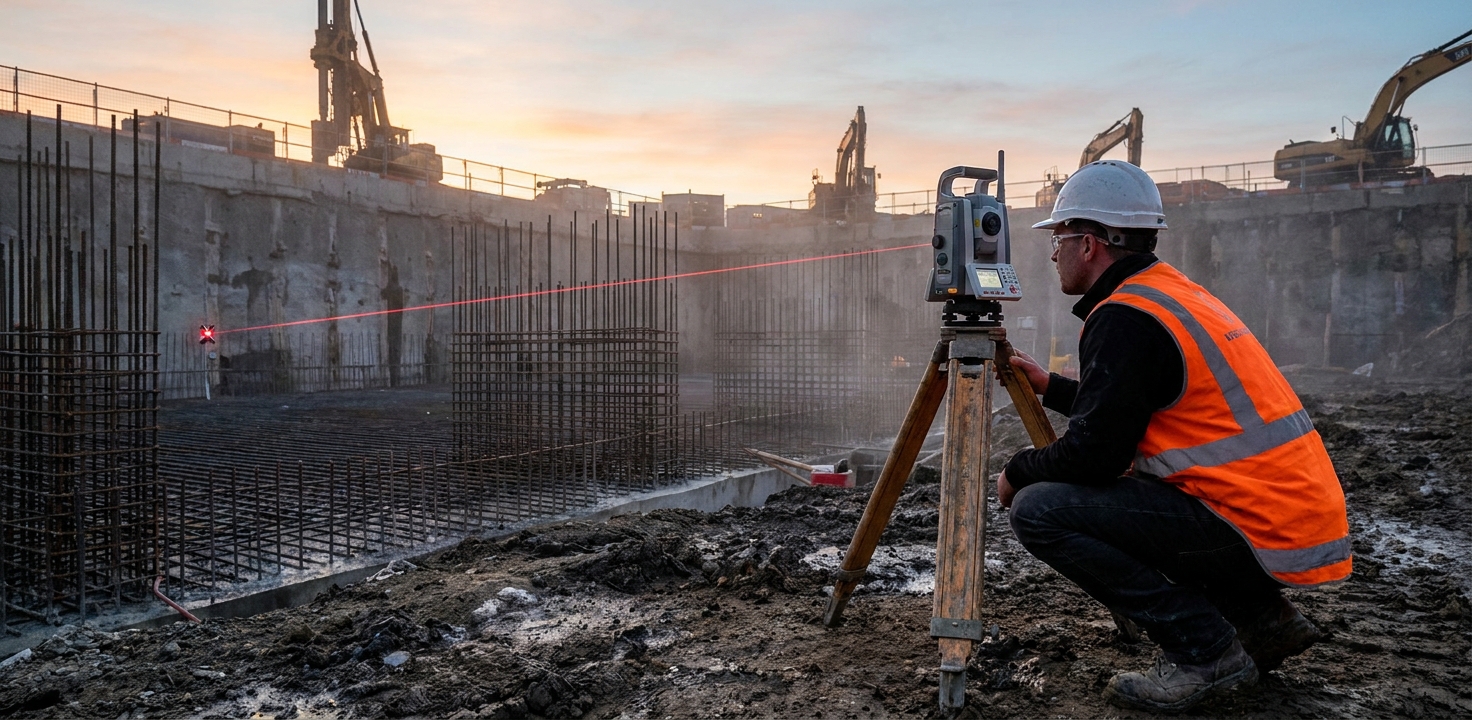

• Разбивка осей и контуров. Геодезист указывает строителям, где именно вязать арматуру под колонны и стены. Тахеометр направляет лазерную указку точно в проектную точку на бетонной подготовке. Ошибка исключена: прибор постоянно сверяет свое положение с реперами.
• Контроль вертикалей. Когда монолитчики заливают пилоны третьего или двадцатого этажа, выполняется контрольно-исполнительная съемка. Тахеометр сканирует готовую колонну, выявляя малейшие отклонения от вертикали. Если колонна "ушла" на пару сантиметров, проектировщики оперативно корректируют нагрузки, чтобы здание не обрушилось.
• Сложная фасадная съемка. Современные вентилируемые фасады со сложной геометрией требуют идеальной подсистемы. Снимая каждую точку крепления кронштейнов тахеометром, мы выдаем проектировщикам точную 3D-модель реальной (а не бумажной) стены здания, чтобы дорогостоящие стеклянные панели или керамогранит встали на свои места без зазоров.
• Лесные массивы. В условиях густого леса, когда выполняется топографическая съемка для ландшафтного дизайна или вынос в натуру границ участка, спутниковый сигнал не пробивается сквозь листву. В этом случае геодезисты прокладывают теодолитный ход от известных реперов с помощью тахеометра, физически "дотягивая" координаты до нужной территории.
