Вынос в натуру подземных коммуникаций и как избежать аварии экскаватором

Представьте ситуацию: на строительную площадку в Подмосковье заезжает техника. Задача простая — прокопать траншею под фундамент или септик. Оператор экскаватора уверенно берет ковшом грунт, и через минуту вся округа слышит характерный треск рвущегося кабеля или, что хуже, шипение пробитой газовой трубы. Итог: остановка стройки, спецслужбы, огромные штрафы и восстановление чужой сети за свой счет.

Этого сценария можно избежать. Вынос в натуру инженерных сетей — это не просто бюрократическая галочка. Это ваша страховка от аварий, переделок и судебных исков. В этой статье мы, инженеры компании «Геогеоид», сузим тему и поговорим о самом сложном: о выносе подземных коммуникаций (газ, вода, электричество, канализация), которые не видны глазу, но критически важны для любого участка.

Мы расскажем, как перенести линии с бумаги на реальную местность с точностью до сантиметра и почему доверяться старым картам — фатальная ошибка.

Что такое вынос сетей в натуру и зачем это нужно на самом деле

Говоря профессиональным языком, вынос в натуру инженерных сетей — это комплекс геодезических работ по закреплению на местности планового и высотного положения осей коммуникаций согласно проектной документации.

Проще говоря: у вас есть проект, где нарисованы линии труб и кабелей. Наша задача — поставить колышки (межевые знаки) именно там, где эти трубы должны лечь в землю, или найти и обозначить те, которые там уже лежат, чтобы вы их не повредили.

Когда без геодезиста не обойтись?

  1. Новое строительство (Прокладка). Вы подводите газ или свет к дому. Траншея должна пройти строго по проекту. Отклонение на полметра может привести к наложению на охранную зону соседа или другую сеть.

  2. Земляные работы на освоенном участке. Вы купили участок, где «вроде бы» проходила старая канализация. Копать наугад нельзя. Нужно точно определить ось существующей трубы.

  3. Сдача объекта в эксплуатацию. Контрольно-исполнительная съемка (КИС) подтверждает, что вы проложили сети именно так, как обещали в проекте. Без этого ГУП «Мосгоргеотрест» или местные водоканалы не подпишут акты.

Важно: В Москве и области плотность сетей зашкаливает. Под вашим участком может проходить транзитный высоковольтный кабель, о котором не знал даже предыдущий владелец. Только геодезическая разведка с трассоискателем даст гарантию безопасности.

Технология работы: от чертежа до колышка в земле

Многие думают, что геодезист просто ходит с «палкой» и что-то меряет. На самом деле, вынос сетей — это ювелирная работа, требующая математического расчета. Давайте разберем процесс поэтапно, чтобы вы понимали, за что платите деньги.

Этап 1: Анализ исходных данных и разбивочный чертеж

Работа начинается не в поле, а в офисе. Вы передаете нам проектную документацию (раздел НВК — наружные водопровод и канализация, ЭС — электроснабжение, ГС — газоснабжение).

Наши инженеры проверяют координаты. Часто бывает, что проект «на бумаге» идеален, а при наложении на актуальную топосъемку выясняется, что труба упирается в забор или дерево. Мы выявляем эти коллизии (пересечения) заранее.

Этап 2: Полевые работы и закрепление осей

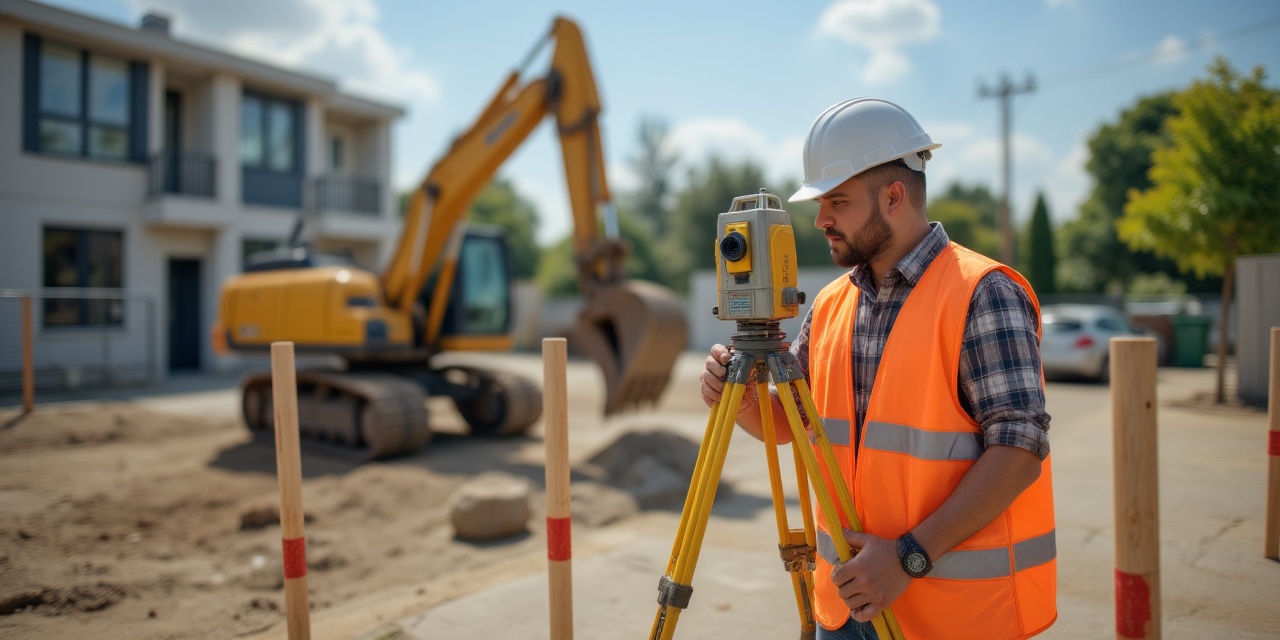

Инженер приезжает на объект с оборудованием. В нашем арсенале — роботизированные тахеометры и двухчастотные GPS/GNSS приемники.
Мы определяем «поворотные точки» — места, где труба меняет направление, глубину или диаметр.

Как мы маркируем трассу:

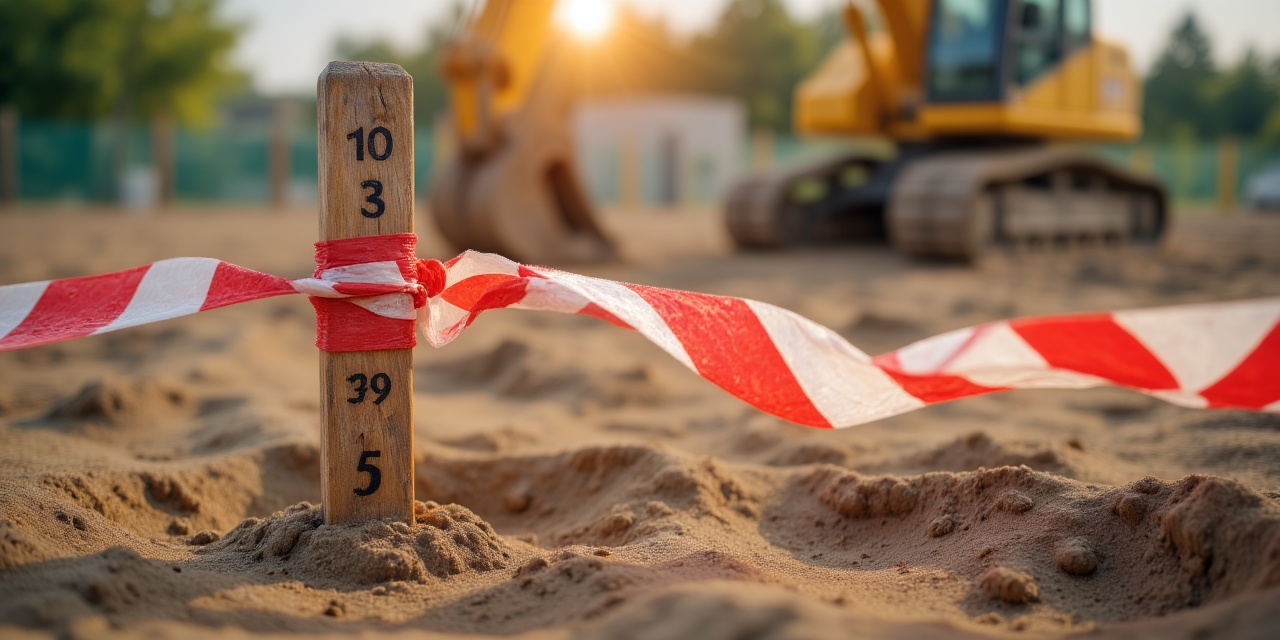

  • Ось трассы: Закрепляется деревянными кольями или арматурой с сигнальной лентой.
  • Пикетаж: Каждые 20-50 метров (в зависимости от сложности рельефа) ставим промежуточные знаки.
  • Выноски: На элементах капитальных строений или специальных столбиках пишем расстояние до оси трассы и глубину заложения (отметку дна траншеи или верха трубы).

Этап 3: Работа со скрытыми сетями (Трассопоиск)

Это «высший пилотаж» геодезии. Если нужно найти старую трубу, пластиковый водопровод или «глухой» кабель, обычного GPS мало. Мы используем трассоискатели (локаторы).

  • Активный метод: К трубе подключается генератор, и мы отслеживаем электромагнитный сигнал.
  • Пассивный метод: Улавливаем промышленные частоты (для силовых кабелей под напряжением).

3 главные ошибки при самостоятельном определении сетей

Клиенты часто спрашивают: «А можно мы сами рулеткой отмерим от угла дома?». Теоретически — можно. Практически — это рулетка в прямом и переносном смысле.

  1. Погрешность «бытовых» измерений.
    Рулетка провисает, рельеф неровный, угол дома может быть не 90 градусов. На длине в 30 метров ошибка может составить до 1-2 метров. Для газопровода высокого давления допустимое отклонение — сантиметры.
  2. Игнорирование высотных отметок.
    Мало знать, где копать. Нужно знать, как глубоко. Самотечная канализация работает только при строго заданном уклоне (обычно 2 см на метр). Ошибетесь с глубиной траншеи на старте — вода не потечет или замерзнет. Мы выносим высотные реперы с точностью до миллиметра.
  3. Доверие старым планам.
    «Дед говорил, труба тут». Память подводит, а старые планы БТИ часто рисовались «на глаз». Геодезическое оборудование не врет.

Почему точность — это ваши деньги?

Давайте посчитаем экономику. Вызов геодезиста для выноса трассы длиной 100 метров стоит, допустим, Х рублей.

А теперь цена ошибки:

  • Порванный кабель 10 кВ: Штраф от энергосбытовой компании + стоимость ремонтной муфты + работа бригады + простой вашей техники. Сумма легко переваливает за 150-300 тысяч рублей.
  • Неверный уклон канализации: Полная перекопка траншеи, демонтаж труб, новая укладка. Это двойной бюджет на земляные работы.
  • Нарушение охранных зон: Предписание от Газпрома о сносе постройки, которая «залезла» на трубу.

Вынос в натуру инженерных сетей окупает себя в первую же минуту работы экскаватора, который копает там, где нужно.

Что вы получаете, обращаясь в «Геогеоид»?

Мы не просто ставим колышки. Мы обеспечиваем юридическую и техническую чистоту вашего строительства.

  • Профессиональное оборудование. Мы используем поверенные приборы (Leica, Trimble), которые проходят ежегодную метрологическую аттестацию. Никаких «китайских лазеров» с Aliexpress.
  • Акт выноса в натуру. По итогам работ вы получаете официальный документ — Акт разбивки осей инженерных сетей (со схемой привязок). Этот документ является вашей защитой перед технадзором и контролирующими органами.
  • Оперативность. Понимаем, что простой техники — это деньги. В большинстве случаев выезжаем на объект в течение 24-48 часов после заявки.
  • Комплексный подход. Если в процессе выноса обнаружится несоответствие проекта и реальности, наши инженеры сразу предложат решение, а не просто разведут руками.

Какие сети мы выносим?

  • Газопроводы (надземные и подземные, высокого и низкого давления).
  • Водопровод и канализация (напорная, самотечная, ливневая).
  • Теплосети.
  • Кабельные линии (силовые до 110 кВ, связь, ВОЛС).
  • Дренажные системы.

Порядок работы с нами

Мы ценим ваше время и прозрачность в отношениях.

  1. Звонок или заявка. Вы связываетесь с нами, кратко описываете задачу и локацию объекта (Москва или МО).
  2. Анализ документации. Присылаете проект (в AutoCad или PDF) или имеющуюся схему.
  3. Расчет сметы. Мы называем фиксированную цену. Никаких скрытых доплат за «сложный грунт» или «плохую погоду» на месте не будет.
  4. Выезд инженеров. В согласованное время бригада проводит разбивку и закрепление точек.
  5. Сдача работ. Вы получаете наглядную разметку на местности и официальный Акт.

У вас на руках проект коммуникаций? Планируете земляные работы? Или просто хотите убедиться, что под участком не проходит магистральный газопровод?

Свяжитесь с нами прямо сейчас. Инженеры «Геогеоид» проконсультируют вас по вашему случаю и рассчитают точную стоимость работ.
