Высотный контроль стройки: нивелирование, перенос отметок и закладка реперов

В строительстве есть три измерения. С длиной и шириной (осями здания) все более-менее понятно: их ошибка видна невооруженным глазом при заливке фундамента. Но третье измерение — высота — коварно. Ошибки по высоте скрыты до самого последнего момента, и их последствия всегда измеряются миллионными убытками. Неправильный уклон канализационной трубы приведет к постоянным засорам и необходимости вскрывать дорогой асфальт. Ошибка в заливке перекрытий приведет к тому, что на верхних этажах вам не хватит высоты потолков для монтажа вентиляции, а лестничные марши просто не сойдутся с площадками.

Чтобы вода текла куда нужно, а здание росло строго по проекту, проводится профессиональное нивелирование и перенос отметок. Инженеры компании «Геогеоид» формируют жесткий высотный каркас вашего объекта, опираясь на неподвижный высотный репер. Давайте разберем эту неочевидную, но критически важную часть геодезического сопровождения, которая страхует ваш бюджет от грубых ошибок подрядчиков.

Что такое высотный репер?

В геодезии не существует понятия «высота просто так». Любая высота должна к чему-то привязываться. В России все высотные отметки отсчитываются от нуля Кронштадтского футштока (Балтийская система высот). Но как перенести уровень Балтийского моря на строительную площадку в Московской области?

Для этого государством создана огромная сеть базовых станций. Наша задача — взять эту эталонную высоту и "привести" ее на ваш участок. Этот процесс неразрывно связан с такой услугой, как закладка исходных пунктов.

  • Физическое воплощение высоты. Высотный репер — это надежно закрепленный знак. В полевых условиях это мощная стальная труба, забетонированная ниже глубины промерзания грунта (чтобы зимнее пучение земли не выдавило ее наверх). В условиях города это металлическая марка, намертво вмонтированная в цоколь старого, давно осевшего соседнего здания.
  • Локальный закон стройки. Вычислив точную высоту этого репера (например, 156 метров 45 сантиметров 3 миллиметра над уровнем моря), мы делаем его главным ориентиром. Отныне все экскаваторщики, бетонщики и монтажники на площадке подчиняются этой цифре.

Если подрядчик решает сэкономить и вместо капитального репера использует вбитый в грязь деревянный колышек, первый же проехавший мимо самосвал вдавит его на сантиметр в землю. Вся дальнейшая стройка пойдет с перекосом.

Как работает нивелирование

Нивелирование — это процесс определения разности высот между точками. Опираясь на заложенный репер, геодезист начинает транслировать правильную высоту на все элементы стройки. Этот процесс требует ювелирной точности на каждом этапе.

  1. Создание «Чистого пола» (Отметка 0.000). В каждом проекте есть условный ноль — обычно это уровень чистового пола первого этажа. Инженер вычисляет разницу между государственным репером и проектным нулем, а затем фиксирует эту отметку на объекте. От нее пойдет отсчет вверх (положительные отметки: +3.200) и вниз, в подвалы (отрицательные отметки: -2.100).
  2. Контроль земляных работ. При копке котлована перенос отметок на дно спасает огромные деньги. Если экскаваторщик выкопает на 10 сантиметров глубже (перебор грунта), вам придется компенсировать этот объем не дешевой землей, а дорогим щебнем и бетоном. Если не докопает — рабочим придется вручную долбить плотную глину. Геодезист контролирует глубину траншей в реальном времени.

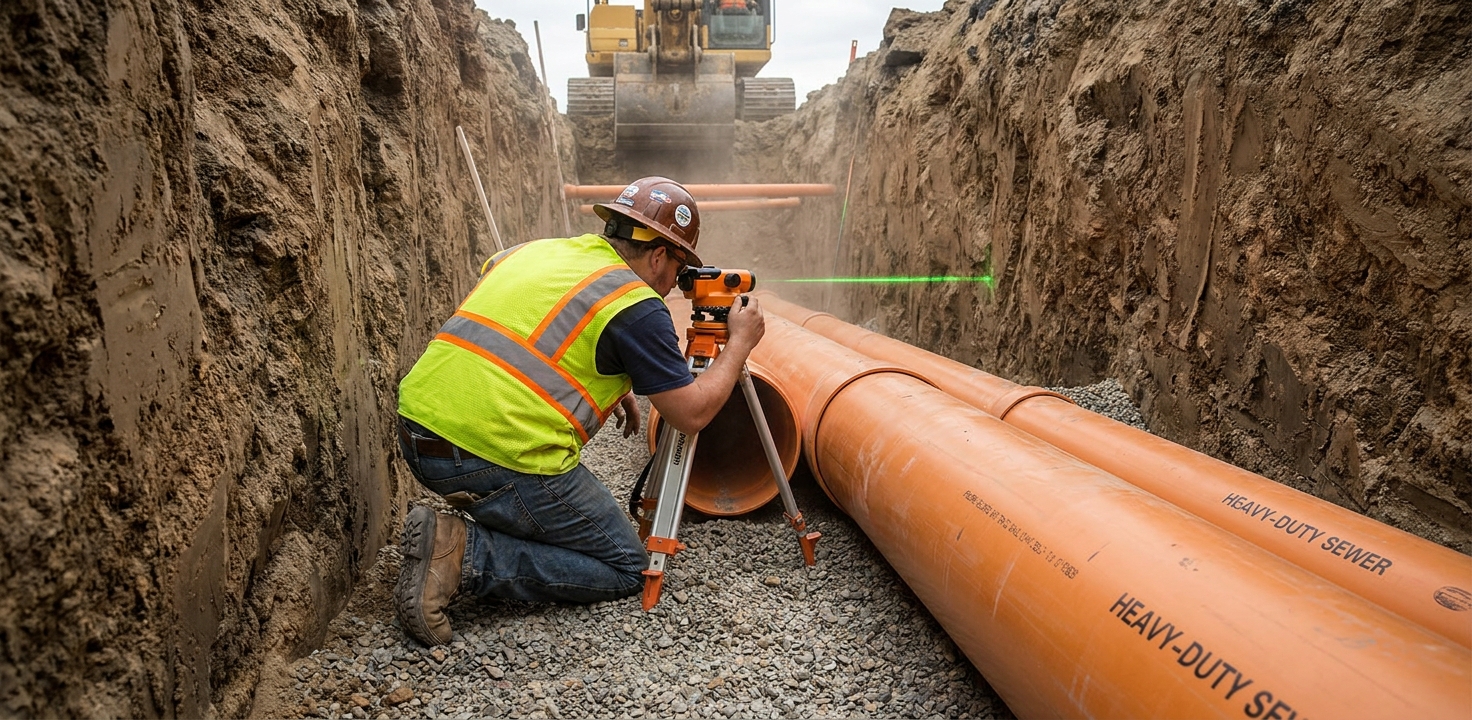

  3. Самотечные коммуникации (Трубы). Это главная боль застройщиков. Канализация и дренаж работают за счет гравитации. Уклон трубы должен составлять строгие 1-2 сантиметра на каждый метр длины. Предварительная топографическая съемка показывает общую картину рельефа, но именно детальное нивелирование дна траншеи гарантирует, что труба ляжет правильно. После укладки труб проводится обязательная контрольно-исполнительная съемка, чтобы до засыпки землей подтвердить: уклоны соблюдены, вода не застоится.
  4. Многоэтажная геометрия. Как передать отметку с первого этажа на десятый? Рулетка здесь не работает: стальная лента на такой длине провисает и растягивается от температуры. Мы используем оптические или лазерные приборы вертикального проектирования и высокоточные цифровые нивелиры, перенося отметки по лестничным шахтам с миллиметровой точностью. Это гарантирует, что перекрытия будут ровными, а лифтовые направляющие встанут без перекосов.

Почему строительный лазер прораба — это иллюзия контроля

Заказчики часто слышат от строительных бригад: «Зачем нам геодезист? У нас есть свой лазерный уровень, мы сами все отобьем». Это опаснейшее заблуждение, которое приводит к демонтажу уже залитых конструкций.

Бытовой или полупрофессиональный построитель плоскостей (лазерный уровень) хорош для поклейки обоев или укладки плитки в ванной. Но на масштабах стройплощадки он бесполезен. Лазерный луч на расстоянии в 20-30 метров расширяется и превращается в жирную линию толщиной до 5 миллиметров. Где в этой линии истинный ноль? Верхний край или нижний? Кроме того, от вибрации строительной техники маятник лазера сбивается.

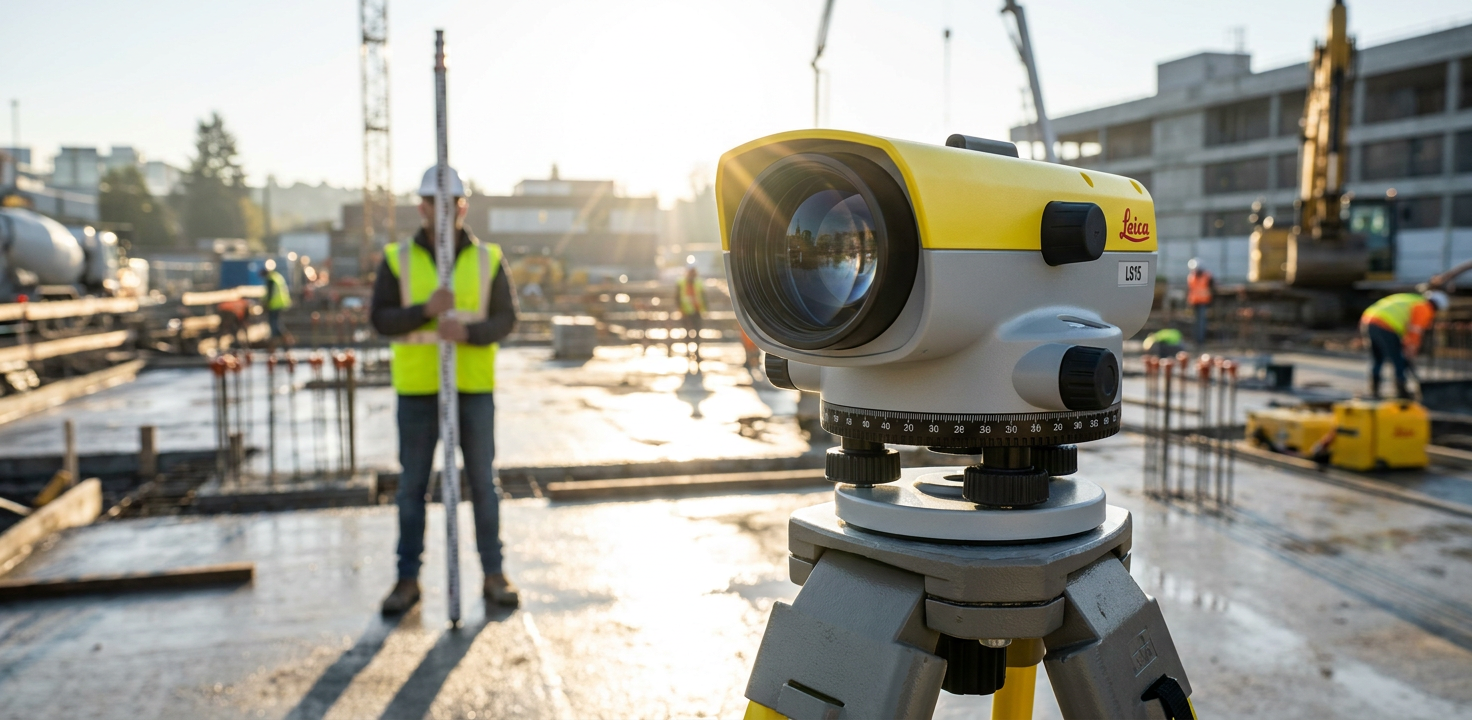

Инженеры «Геогеоид» используют оптические и цифровые нивелиры экспертного класса (например, с инварными рейками). Цифровой нивелир сам считывает штрих-код с рейки, исключая человеческий фактор и ошибку зрения. Точность таких измерений достигает долей миллиметра.

Такая сверхточность особенно критична, когда проводится мониторинг деформаций зданий. Чтобы понять, проседает ли фундамент тяжелого монолитного дома, нам нужно отслеживать изменения по высоте на 1-2 миллиметра в месяц. Строительный лазер такую разницу просто не заметит, а когда трещины пойдут по фасаду (что потребует сложнейшей фасадной съемки для оценки ущерба), будет уже поздно.

Качественное нивелирование и надежные высотные реперы — это ваш полис страхования от скрытых дефектов. Привлекая независимых специалистов «Геогеоид», вы лишаете подрядчика возможности манипулировать объемами бетона и песка, гарантируя, что ваше здание будет построено ровно, надежно и строго по проекту.
