Подводная топография, как профессиональная съемка дна водоемов длягидротехнических проектов

Гладкая, зеркальная поверхность озера или реки — это величайшая иллюзия, скрывающая под собой сложный, изрезанный и часто непредсказуемый рельеф. Владение земельным участком с выходом к воде в Московской области считается признаком статуса и открывает широкие возможности для обустройства: от строительства частного причала для катеров до создания собственного пляжа. Однако любые инженерные работы, шагающие с твердого берега в воду, сопряжены с колоссальными техническими рисками. Забивать сваи для пирса, углублять фарватер или прокладывать кабель вслепую — значит играть в русскую рулетку с природой и инфраструктурой. Ошибка в оценке глубины или незнание состава грунта неизбежно приводит к перекосу гидротехнических сооружений, а повреждение скрытых на дне магистралей оборачивается техногенными авариями.

Чтобы фундамент вашего проекта опирался на точные данные, а не на догадки, инженеры компании «Геогеоид» проводят комплексную гидрографическую (батиметрическую) съемку дна водоемов, объединяя новейшие акустические технологии с классической геодезией.

Невидимый рельеф: зачем нужно исследовать дно перед началом работ

Обычная наземная топографическая съемка заканчивается там, где начинается урез воды. Но для проектировщика причала, моста или лодочной станции этого недостаточно. Ему необходимо понимать крутизну подводного склона, наличие резких перепадов высот (бровок), ям и замытых коряг. Если опереть тяжелую конструкцию на край невидимой подводной ямы, течение и ледоход рано или поздно разрушат сооружение.

Еще более критичная ситуация складывается при прокладке дюкеров — трубопроводов и кабелей, проходящих по дну рек. Московская область опутана густой сетью инженерных сетей, многие из которых прокладывались десятилетия назад и давно сменили свое фактическое положение из-за движения грунтов. Профессиональная топосъемка коммуникаций, проводимая нашими специалистами в связке с исследованием дна, позволяет обнаружить действующие высоковольтные линии и газопроводы высокого давления, погребенные под слоем ила. Это дает возможность спроектировать безопасный коридор для новых сетей, исключив риск смертельных инцидентов при работе плавучих экскаваторов.

Финансовая математика: тотальный контроль при очистке прудов

Один из самых востребованных сценариев, где съемка дна буквально спасает миллионы рублей заказчика — это очистка и дноуглубление водоемов. Когда вы нанимаете земснаряд (судно для откачки ила), подрядчики выставляют счет за кубические метры извлеченного грунта. Проконтролировать этот объем «на глаз» невозможно. Недобросовестные исполнители часто завышают цифры в полтора-два раза, пользуясь тем, что результат их работы скрыт под толщей воды.

Единственный способ платить только за реально выполненную работу — это математический контроль. До начала работ мы проводим первичную съемку дна, фиксируя исходный рельеф. После того как земснаряд завершает откачку, выполняется повторная контрольно-исполнительная съемка. Наложив две цифровые 3D-модели друг на друга в специализированном программном обеспечении, наши инженеры производят высокоточный расчет объема земляных масс (в данном случае — донных отложений). Заказчик получает на руки официальный документ с неоспоримыми цифрами, который становится железным аргументом при подписании актов выполненных работ и расчете с подрядчиком.

От эхолотов до ледовых буров: как мы создаем подводные карты

Технология гидрографических изысканий кардинально отличается от работы на суше. Мы не опускаем на дно рейки с делениями, мы используем законы акустики и спутниковую навигацию. Чтобы вы понимали, за счет чего достигается сантиметровая точность под водой, мы выстроили процесс изысканий в четкую, высокотехнологичную последовательность:

  • Синхронизация водной и земной систем координат. Любая подводная карта бесполезна, если она не привязана к берегу. Сначала мы разворачиваем на суше базовую GPS/GNSS-станцию, которая обеспечивает миллиметровую точность позиционирования.

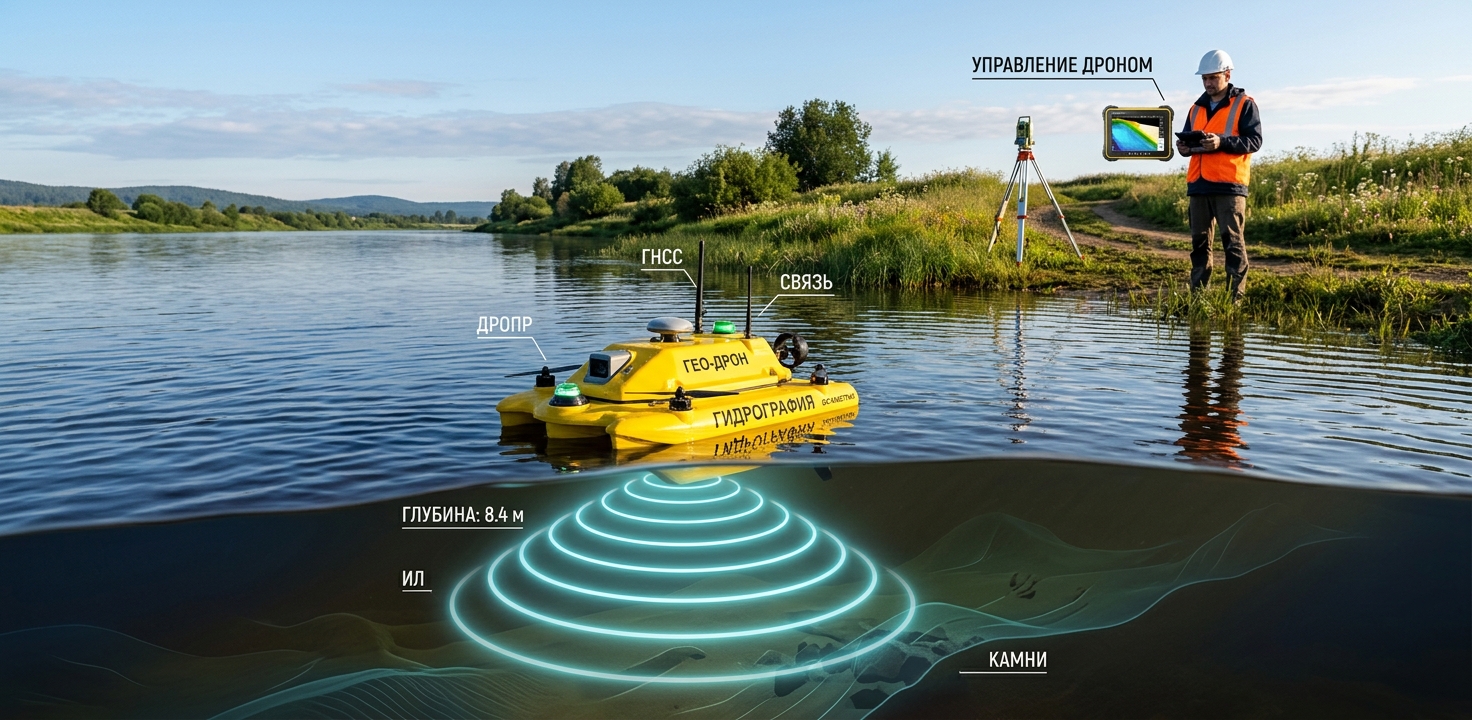

  • Акустическое сканирование (промеры глубин). На воду спускается моторная лодка или специализированный радиоуправляемый гидрографический дрон (катамаран). На судно устанавливается многолучевой или однолучевой эхолот, который непрерывно отправляет ультразвуковые импульсы ко дну. Прибор измеряет время возврата сигнала, вычисляя точную глубину, в то время как GPS-приемник над эхолотом фиксирует координаты каждой точки на поверхности.

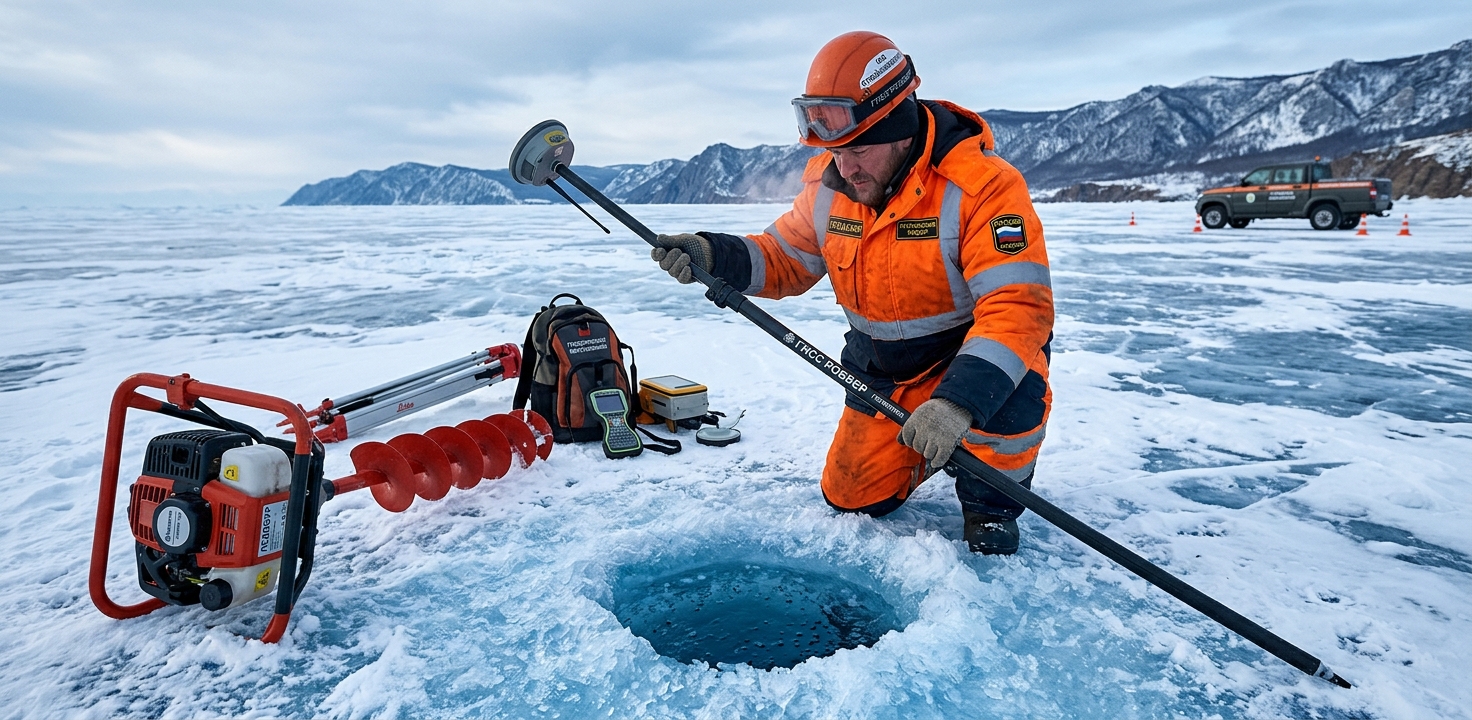

  • Зимняя съемка со льда — русская специфика. В условиях московской зимы, когда водоемы замерзают, работа не останавливается. Напротив, лед становится идеальной, устойчивой платформой. Геодезисты размечают сетку на поверхности льда, бурят лунки бензобурами и опускают геодезическую веху прямо на дно. Этот метод требует колоссальных физических усилий, но дает беспрецедентную точность в местах с густой подводной растительностью, где эхолоты летом могут давать сбои.

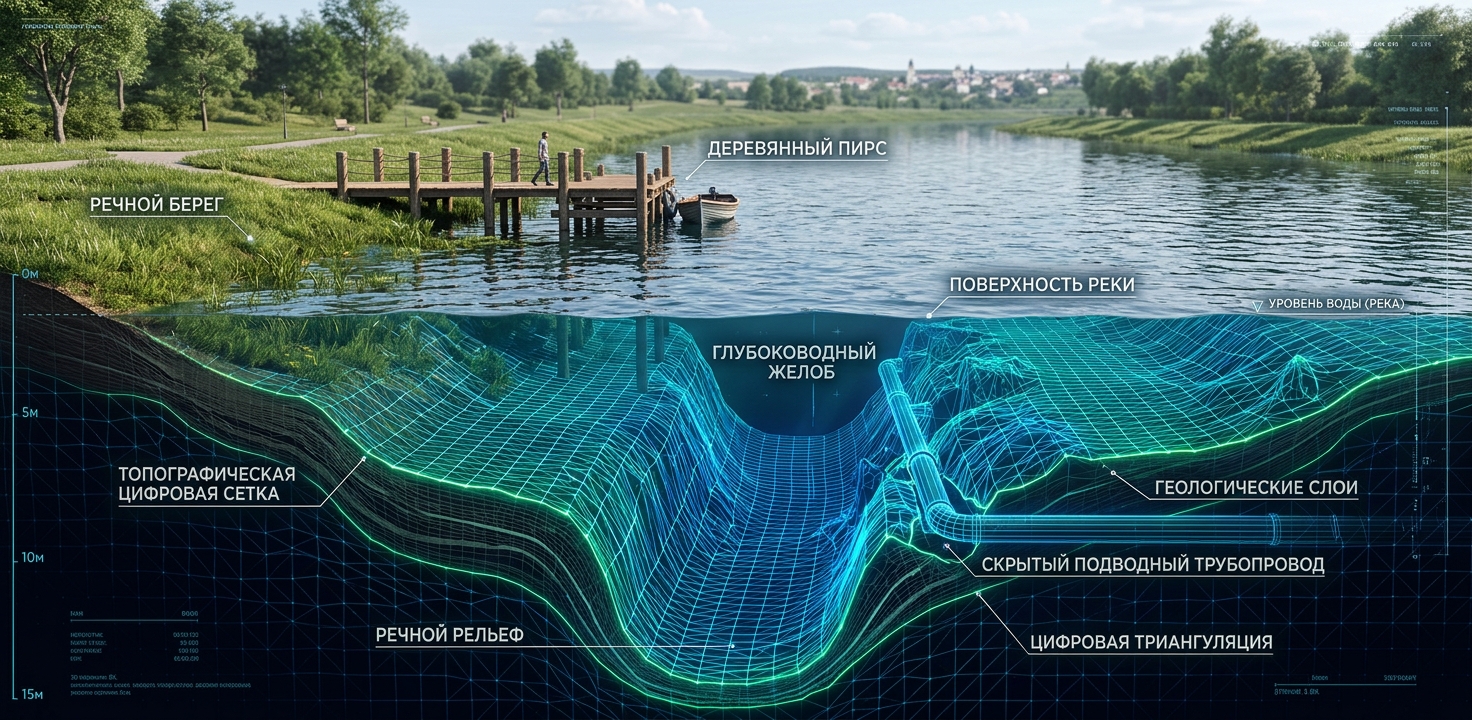

  • Построение бесшовной 3D-модели. Данные с эхолотов загружаются в камеральный отдел, где очищаются от акустических шумов (отражений от рыб или водорослей). Затем они "сшиваются" с наземной топосъемкой береговой линии. В результате проектировщик получает единый трехмерный чертеж, где суша плавно и точно переходит в подводный рельеф.

Береговая линия и закон: юридическая защита вашего берега

Вода — субстанция непостоянная. Реки меняют русла, берега размываются, водохранилища мелеют. Из-за этого юридические границы земельных участков, поставленных на учет двадцать лет назад, сегодня могут оказаться далеко под водой, или наоборот — вода может отступить, оставив ничью землю.

Когда вы планируете капитальное строительство у воды, критически важно провести актуальный вынос в натуру границ участка. Если ваш забор или капитальный пирс хотя бы на полметра вторгнется в акваторию, принадлежащую государству (федеральная собственность на водные объекты), Росприроднадзор или транспортная прокуратура немедленно выпишут предписание о сносе самостроя. В таких спорных ситуациях, когда кадастровая карта расходится с физической реальностью, требуется профессиональная юридическая геодезическая помощь. Специалисты «Геогеоид» помогают установить точное положение береговой линии (уреза воды) в период нормального подпорного уровня, формируют необходимые заключения и помогают законно оформить право пользования акваторией для размещения ваших объектов.

Съемка дна водоемов — это задача для инженерной элиты. Доверяя батиметрические изыскания компании «Геогеоид», вы страхуете свой проект от слепых зон. Мы даем вам возможность заглянуть под воду, чтобы ваши инвестиции на берегу стояли твердо и безопасно на протяжении десятилетий.
