Топосъемка для проектирования дренажных систем — спасение фундамента и ландшафта

Московская область славится своими тяжелыми глинистыми грунтами и суглинками. В сочетании с высоким уровнем грунтовых вод и обильным таянием снега весной, приобретение загородного участка часто превращается в борьбу со стихией. Заболоченный газон, погибшие элитные крупномеры, сырость в подвале и, что самое страшное, трещины в несущих стенах из-за морозного пучения водонасыщенного грунта — это стандартная расплата за игнорирование гидрогеологии. Чтобы отвести воду от дома, застройщики и владельцы участков монтируют дренажные сети и ливневую канализацию. Однако вода не течет вверх, и она не подчиняется устным договоренностям с бригадой землекопов. Физика требует строгих уклонов.

Именно поэтому детальная топосъемка для проектирования дренажных систем является абсолютно обязательным, нулевым этапом перед началом любых земляных работ. Инженеры компании «Геогеоид» создают высокоточные цифровые модели рельефа, которые позволяют проектировщикам направить потоки воды в нужное русло, сэкономить сотни тысяч рублей на земляных работах и гарантировать, что ваш подвал останется сухим даже в самый сильный ливень.

Гравитацию не обманешь: математика безупречной разуклонки

Многие владельцы участков ошибочно полагают, что для укладки дренажной трубы достаточно просто выкопать траншею «на глаз» и насыпать щебня. В реальности нормативный уклон для дренажных систем составляет от одного до двух сантиметров на каждый погонный метр трубы. Если уклон будет меньше, вода застоится, ил забьет перфорацию трубы, и система превратится в бесполезный подземный резервуар. Если уклон сделать слишком большим, вода будет уходить слишком быстро, не успевая собирать влагу с прилегающего грунта, а в самой трубе начнется разрушительная эрозия.

Поймать этот миллиметровый баланс на участке со сложным, многоуровневым ландшафтом без геодезических приборов невозможно. Профессиональная топографическая съемка фиксирует мельчайшие перепады высот — так называемый микрорельеф. Наш геодезист методично проходит территорию с роботизированным тахеометром или высокоточным GNSS-приемником, создавая плотную сетку высотных отметок. На основе этих данных инженер-камеральщик строит трехмерную карту с шагом горизонталей (линий равной высоты) всего в 10-20 сантиметров. Имея на руках такой чертеж, проектировщик-гидротехник безошибочно определяет естественные водоразделы (откуда вода течет) и тальвеги (где она скапливается), после чего прокладывает трассы дрен так, чтобы система работала за счет естественной гравитации, без необходимости установки дорогих и энергозависимых перекачивающих насосов.

Скрытые угрозы под землей: как не перерубить газопровод

Прокладка дренажа подразумевает рытье глубоких траншей по всему периметру здания и вдоль границ участка. И здесь возникает главная техногенная опасность. Земля в обжитых районах Подмосковья буквально нашпигована инженерными сетями. Одно неверное движение ковша экскаватора, и дренажная траншея вскрывает силовой кабель напряжением 10 киловольт, перерубает оптический интернет-канал поселка или, что еще хуже, повреждает магистральную пластиковую трубу газопровода среднего давления. Устранение таких аварий обходится в колоссальные суммы и грозит уголовной ответственностью.

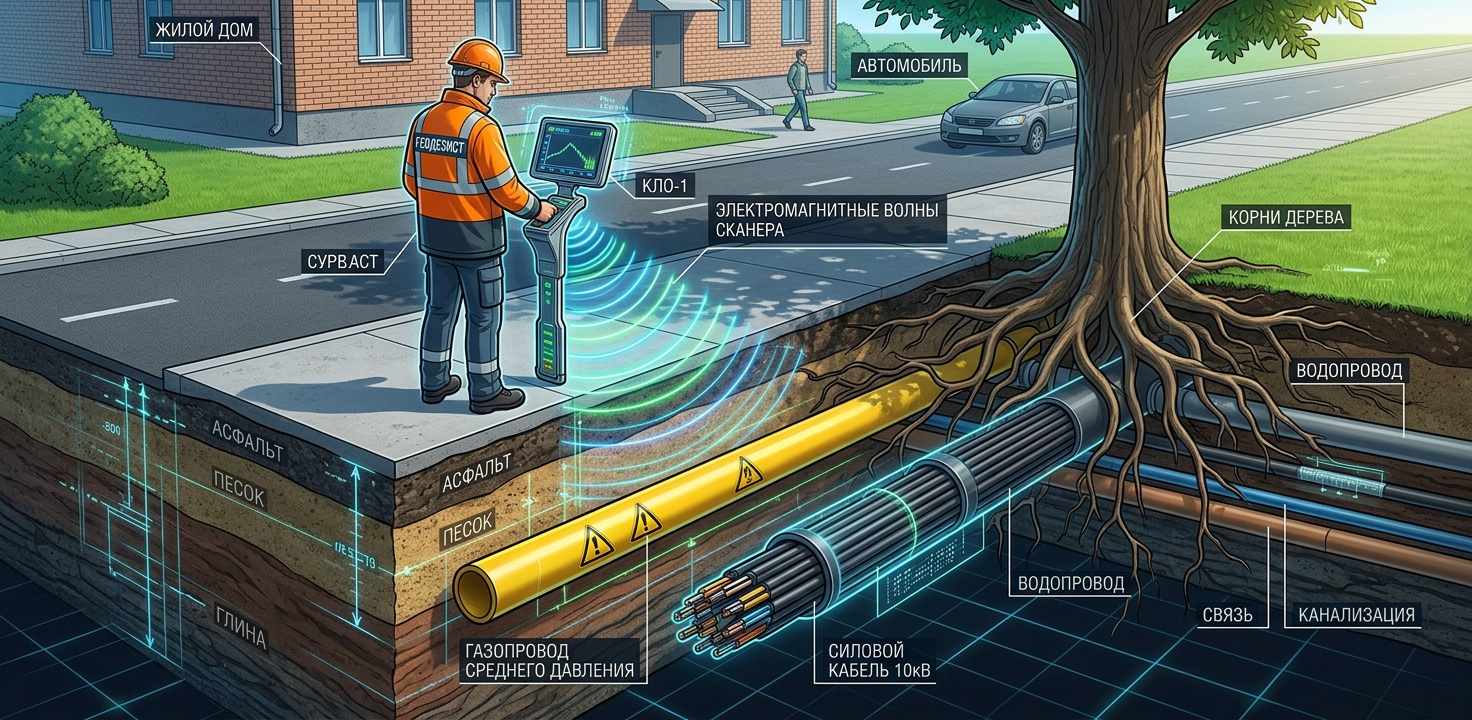

Чтобы исключить работу вслепую, параллельно с изучением рельефа проводится комплексная топосъемка коммуникаций. Инженеры «Геогеоид» используют специализированные трассоискатели — электромагнитные локаторы, которые способны обнаружить как активные кабели под напряжением, так и обесточенные металлические трубы на глубине до нескольких метров. Все найденные сети наносятся на сводный топографический план. Благодаря этому проектировщик дренажа заранее видит все препятствия и может рассчитать безопасные точки пересечения дренажных труб с электрикой и газом, строго соблюдая нормативные охранные зоны и дистанции.

От цифровой модели к работе экскаватора: геометрия контроля

Когда проект дренажной системы готов на бумаге, возникает следующая инженерная задача: как перенести эти идеальные чертежи на реальную строительную площадку так, чтобы подрядчики не исказили замысел инженера. Этот процесс мы делим на несколько последовательных, жестко контролируемых геодезических этапов:

  • Оптимизация сметы. На основе высотных данных исходной топосъемки и проектных отметок дна траншей, мы выполняем точный расчет объема земляных масс. Заказчик получает на руки ведомость с точным количеством кубических метров грунта, который нужно выкопать, вывезти, а также объемом щебня и песка для обратной засыпки. Это исключает любые финансовые манипуляции со стороны строительных бригад.
  • Закрепление осей траншей. Мы осуществляем вынос в натуру инженерных систем. Геодезист с миллиметровой точностью забивает колышки или арматуру по осям будущих дрен, размечает места установки поворотных и смотровых колодцев. Экскаваторщик копает не там, где ему удобно, а строго по натянутым струнам между геодезическими знаками.
  • Юридическая безопасность. Вода, собранная дренажом, должна куда-то сбрасываться — обычно это поселковая ливневка или придорожная канава. Чтобы труба сброса случайно не оказалась на чужой земле, и сосед не подал на вас в суд, перед проектированием точек сброса мы проверяем актуальный межевой план территории и гарантируем, что вся гидротехническая инфраструктура находится строго в ваших юридических границах.

Исполнительная съемка: финальный экзамен для строителей

Самая большая ошибка, которую допускают застройщики — это подписание актов выполненных работ сразу после того, как рабочие засыпали дренажную траншею грунтом. Если через полгода весной подвал затопит, доказать вину строителей будет практически невозможно: они скажут, что труба уложена правильно, а виновата природа.

Единственный способ гарантировать качество — это контрольная исполнительная съемка скрытых работ. Она проводится строго до того момента, как уложенную на дно траншеи перфорированную трубу засыплют щебнем и укроют геотекстилем. Наш геодезист спускается в траншею и снимает фактические высотные отметки лотка трубы на каждом метре, а также координаты каждого узла и колодца.

Собранные данные накладываются на исходный проект. В результате формируется исполнительный профиль. Если рабочие допустили ошибку, сделали контруклон (обратный скат) или проложили трубу слишком высоко — это немедленно отразится на чертеже в виде красных отклонений. У строителей не останется выхода, кроме как переделать работу за свой счет до того, как траншея будет закопана.

Выбирая компанию «Геогеоид» для геодезического сопровождения гидротехнических работ, вы получаете полный цикл защиты: от детального изучения рельефа до жесткого контроля строителей. Мы предоставляем вам достоверные математические данные, которые превращают обустройство дренажа из рискованной лотереи в понятный, предсказуемый и надежный инженерный процесс.
