Ситуационный план или топографический план

Отопление магистральным газом в Московской области обходится в 5-7 раз дешевле, чем электричеством или дизелем. Поэтому ажиотаж вокруг программы «Социальной газификации» понятен. Но радость от того, что трубу бесплатно подвели к забору, часто сменяется ступором: что делать дальше?

Чтобы завести трубу внутрь участка и подключить котел, нужен проект газификации. А проектировщик не может нарисовать трубу в воздухе. Ему нужна точная карта вашей земли со всеми высотами, углами дома и, главное, подземными коммуникациями.

Без актуальной топографической съемки (геоподосновы) ни один инженер не возьмется за проект, а газовая служба не согласует врезку. В этой статье мы разберем, какой именно документ нужен газовщикам и почему попытка сэкономить на геодезии может привести к пробитому водопроводу или отказу в подключении.

Ситуационный план или топографический план. Как не перепутать?

Это самая частая ошибка заявителей.

  1. Ситуационный план (Ситплан).
    Это простая схема, показывающая, где находится ваш участок относительно населенного пункта. Её часто можно скачать бесплатно из публичной кадастровой карты или получить в МФЦ.

    • Для чего нужен: Только для подачи первичной заявки на получение Технических условий (ТУ). Газовщикам нужно просто понять, в какой деревне вы живете.

  2. Топографический план (Топосъемка).

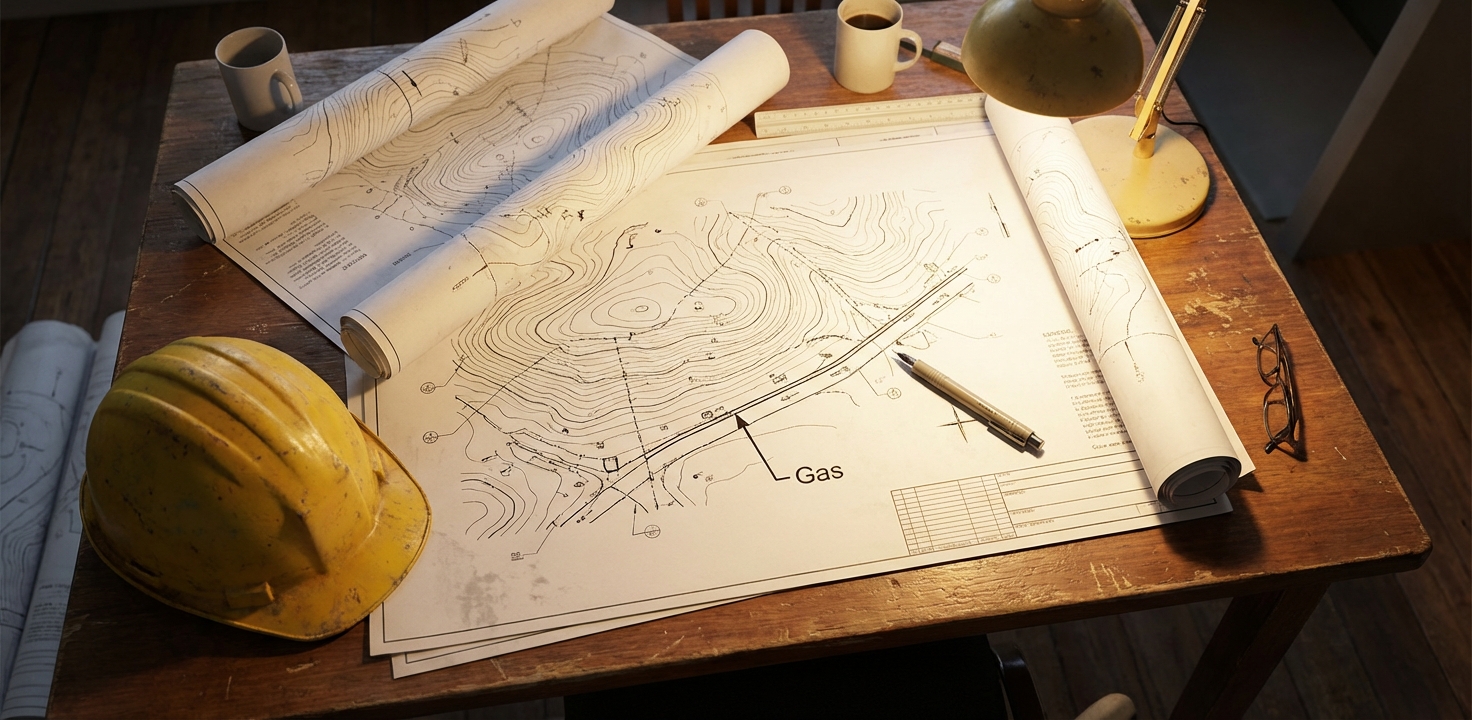

    Это сложный инженерный чертеж масштаба 1:500. На нем отображен рельеф (горизонтали), точные границы забора, углы дома, деревья и все подземные коммуникации (кабели, водопровод, канализация, дренаж).

    • Для чего нужен: Для разработки проекта прокладки трубы по вашему участку. Без него монтажники не знают, где копать траншею.

Вывод: Для заявки хватит картинки из интернета. Для реальной работы и стройки нужна полноценная геодезия от «Геогеоид».

Требования Мособлгаза к топосъемке: жестче, чем вы думаете

Газ — это объект повышенной опасности. Поэтому требования к чертежам здесь строже, чем при обычном строительстве дома.

Что обязательно должно быть на плане:

  • Все строения. Не только жилой дом, но и баня, гараж, капитальные беседки. Газовая труба имеет охранную зону (обычно 2 метра), и проектировщик должен видеть, где её проложить, не нарушив нормы.
  • Ввод в дом. Точное место, где планируется установка котла (котельная/кухня). Геодезист указывает уровень пола первого этажа и уровень земли. Это важно для расчета давления.
  • Подземные коммуникации. Самый критичный пункт. Если на участке зарыт кабель соседа или старая водопроводная труба, геодезист обязан найти их трассоискателем и нанести на карту. Если экскаватор газовщиков порвет кабель, виноват будет тот, кто предоставил некорректную топосъемку (то есть вы).
  • Согласования. Топосъемка должна быть согласована с эксплуатирующими организациями (Россети, Водоканал, Ростелеком). Печать на чертеже подтверждает: «Да, здесь можно копать».

Срок годности топосъемки

Важный нюанс: топографический план имеет срок действия. Согласно СП 47.13330.2016, он составляет 2 года (в некоторых случаях до 3 лет, если местность не менялась).

Если вы делали съемку 5 лет назад при покупке участка, Мособлгаз её не примет. За это время мог измениться рельеф, появиться новые постройки или коммуникации. Придется заказывать обновление (корректуру) топосъемки. Это стоит дешевле, чем новая съемка, но процедура обязательна.

Как мы работаем: от звонка до проекта

В «Геогеоид» услуга «Топосъемка для газа» оптимизирована для скорости.

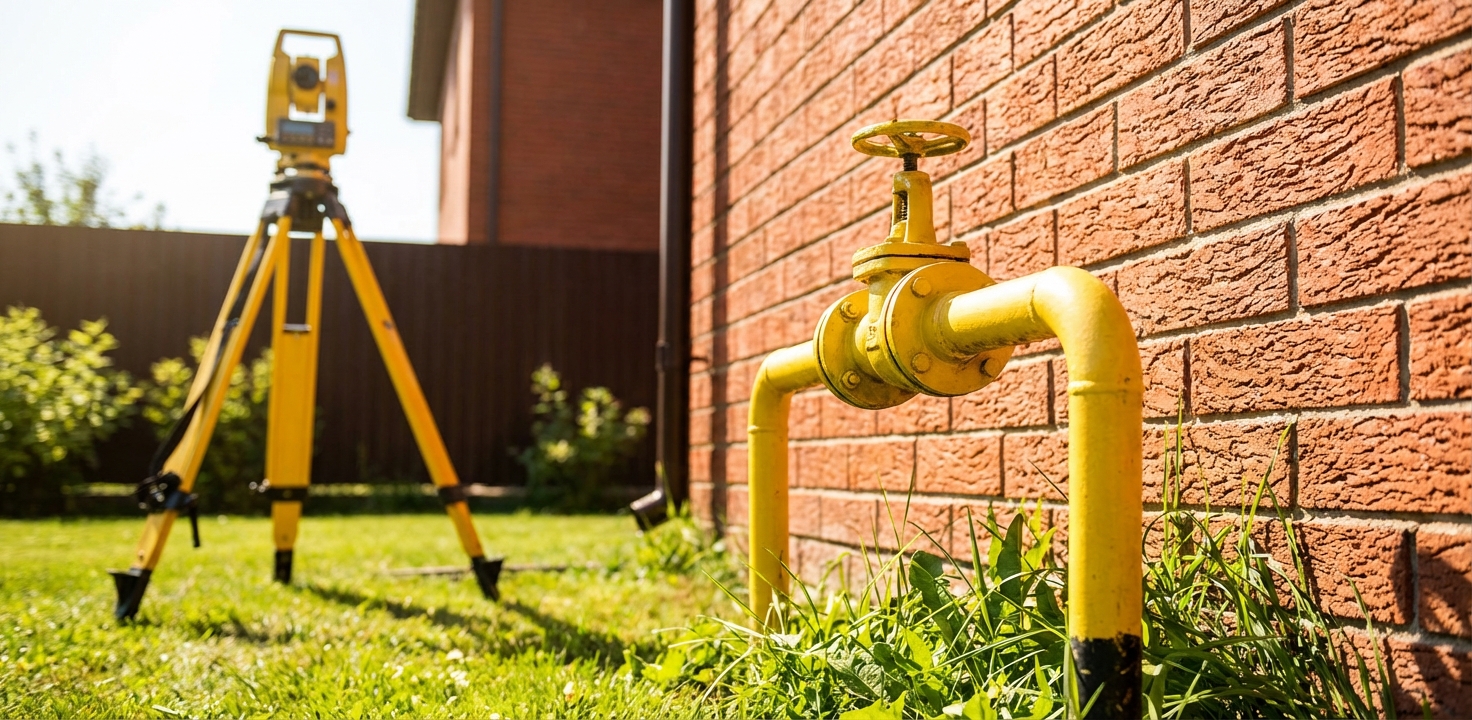

  1. Выезд бригады. Геодезисты приезжают с тахеометрами и GPS-оборудованием. Мы снимаем не только ваш участок, но и прилегающую территорию (до места врезки в магистраль).

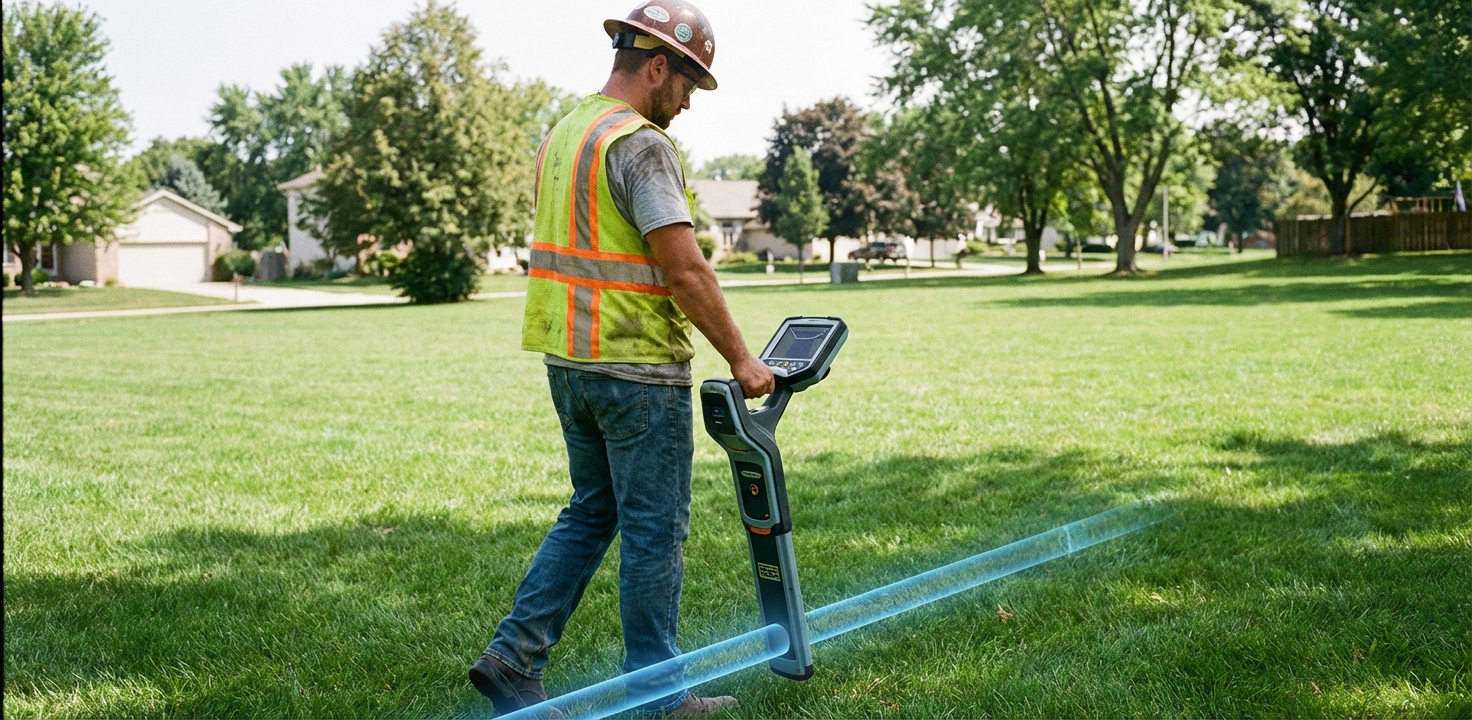

  2. Поиск подземных сетей. Используем трассоискатели, чтобы найти скрытые кабели и трубы. Мы не верим на слово — мы проверяем приборами.
  3. Камеральная обработка. Отрисовка плана в AutoCAD в условных знаках, принятых ГУП «Мособлгеотрест» и газовыми службами.
  4. Сдача результата. Вы получаете:
    • Бумажный экземпляр с печатями.
    • Цифровую версию (DWG/PDF) на диске или флешке для передачи проектировщикам.

Срок выполнения: 3-5 рабочих дней (без учета сложных согласований с балансодержателями сетей).

Как обезопасить себя от лишних платежей

Рынок наводнен предложениями «Топосъемка за 5000 рублей». Обычно это студенты с одним GPS-приемником, которые просто ходят по углам забора.

Риски дешевой съемки:

  • Нет высотных отметок. Газовая труба должна идти под уклоном. Без точных высот вода (конденсат) может запереть газ зимой. Котел встанет в -20°C.
  • Не согласованы коммуникации. При копке траншеи рвут кабель. Штраф и восстановление за ваш счет (от 50 000 руб.).
  • Отказ в приемке. Проектировщик Мособлгаза просто завернет чертеж, если он не соответствует ГОСТу. Вы потеряете время и деньги.

Закажите геодезию у профессионалов

Мы работаем в Московской области более 10 лет и знаем специфические требования каждого филиала Мособлгаза (Север, Юг, Восток, Запад). Наши планы проходят согласование с первого раза.

Не рискуйте комфортом своей семьи. Сделайте качественную основу для газификации.
