Топографическая съемка участка

Вы купили участок. Визуально он кажется ровным, границы определены забором, соседи — милые люди. Вы вызываете экскаватор, чтобы копать траншею под фундамент или септик. Через час работы ковш с треском вырывает из земли толстый черный кабель, и половина поселка остается без света. Или, что еще хуже, вы повреждаете газовую трубу высокого давления, о которой никто из бывших владельцев не помнил.

Вместо начала стройки вы получаете аварийную бригаду, огромный штраф и иск от энергетиков.

Чтобы этого не произошло, существует инженерно-топографическая съемка. Это детальный план местности, на котором отображается абсолютно всё: от перепадов высот (рельефа) до каждого дерева, столба и, главное, всех подземных коммуникаций.

В этой статье инженеры «Геогеоид» объяснят, когда топосъемка — это требование закона, а когда — гарантия вашей безопасности и экономии бюджета.

«Геоподоснова»: зачем она архитектору и газовщикам?

Топосъемка (в профессиональной среде — геоподоснова) — это база для любого проектирования. Чаще всего в Московской области её заказывают в масштабе 1:500 («пятисотка»). Это стандарт, который понимают все: от Мособлгаза до частного архитектора.

1. Подключение газа (Социальная газификация)
Это самый частый запрос сегодня. Чтобы Мособлгаз спроектировал отвод трубы к вашему дому, им нужно видеть, где этот дом стоит, какие есть препятствия на пути трубы и, самое важное, какие еще коммуникации лежат в земле. Без актуальной топосъемки газовщики просто не примут заявку на проектирование. Им нужна гарантия, что при прокладке газопровода они не повредят водопровод или кабель связи.

2. Получение уведомления о строительстве (ГПЗУ)
Градостроительный план земельного участка (ГПЗУ) выдается на основе топосъемки. Администрация наносит на карту «пятно застройки» — зону, где разрешено строить дом. Без топосъемки вы рискуете получить отказ или построить дом там, где проходят «красные линии» (зоны ограничения строительства), о которых вы даже не подозревали.

3. Ландшафтный дизайн и дренаж
Глаз человека обманчив. Участок может казаться ровным, но прибор покажет перепад высот в 30-50 см. Если не учесть этот уклон, вся дождевая вода от соседа или с дороги будет стекаться к вашему крыльцу, затапливая подвал.
Грамотный ландшафтный дизайнер требует топосъемку, чтобы спроектировать ливневку, дренаж и террасирование участка. Это не прихоть, а способ сэкономить на земляных работах и вывозе грунта.

Что мы ищем под землей? (И почему это сложно)

Самая ответственная часть работы геодезиста — это не просто замерить углы забора, а найти и нанести на план подземные сети.

В «Геогеоид» мы используем трассоискатели — приборы, которые улавливают электромагнитное излучение от кабелей под напряжением или металлических труб.

Однако не все коммуникации можно найти прибором. Например, старая асбестовая труба водопровода или пластиковая канализация «не звонятся». В таких случаях мы проводим настоящее расследование:

  • Поднимаем архивные планшеты в местной архитектуре.
  • Ищем колодцы (даже если они закатаны под асфальт или завалены мусором) и проводим их обследование.
  • Согласовываем съемку с балансодержателями сетей (Россети, Водоканал, Ростелеком, Газпром). Мы едем к ним и ставим печати: «Сети нанесены верно» или «Сетей нет».

Только съемка со штампами согласований имеет юридическую силу. Если мы пропустим кабель, и вы его порвете — ответственность ляжет на нас. Если же вы копали без согласованной съемки — виноваты будете вы.

Как проходит процесс съемки в «Геогеоид»?

Мы ценим ваше время, поэтому процесс организован максимально четко.

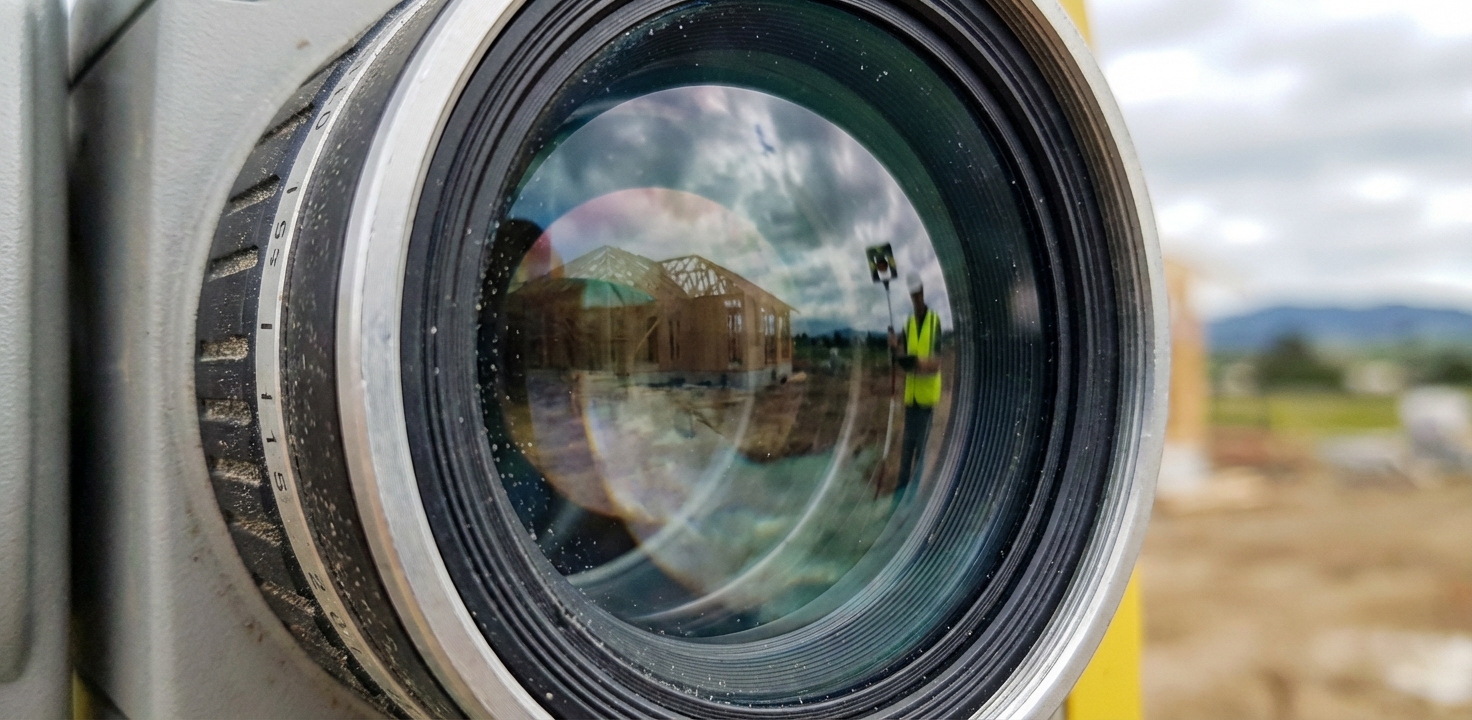

  1. Полевые работы. К вам приезжает бригада геодезистов. С помощью тахеометра (высокоточный оптико-электронный прибор) и GPS-приемников мы снимаем координаты всех объектов: углы строений, деревья, столбы, люки, дороги, канавы. Важно: мы снимаем не только ваш участок, но и прилегающую территорию (обычно до середины дороги), так как коммуникации заходят именно оттуда.

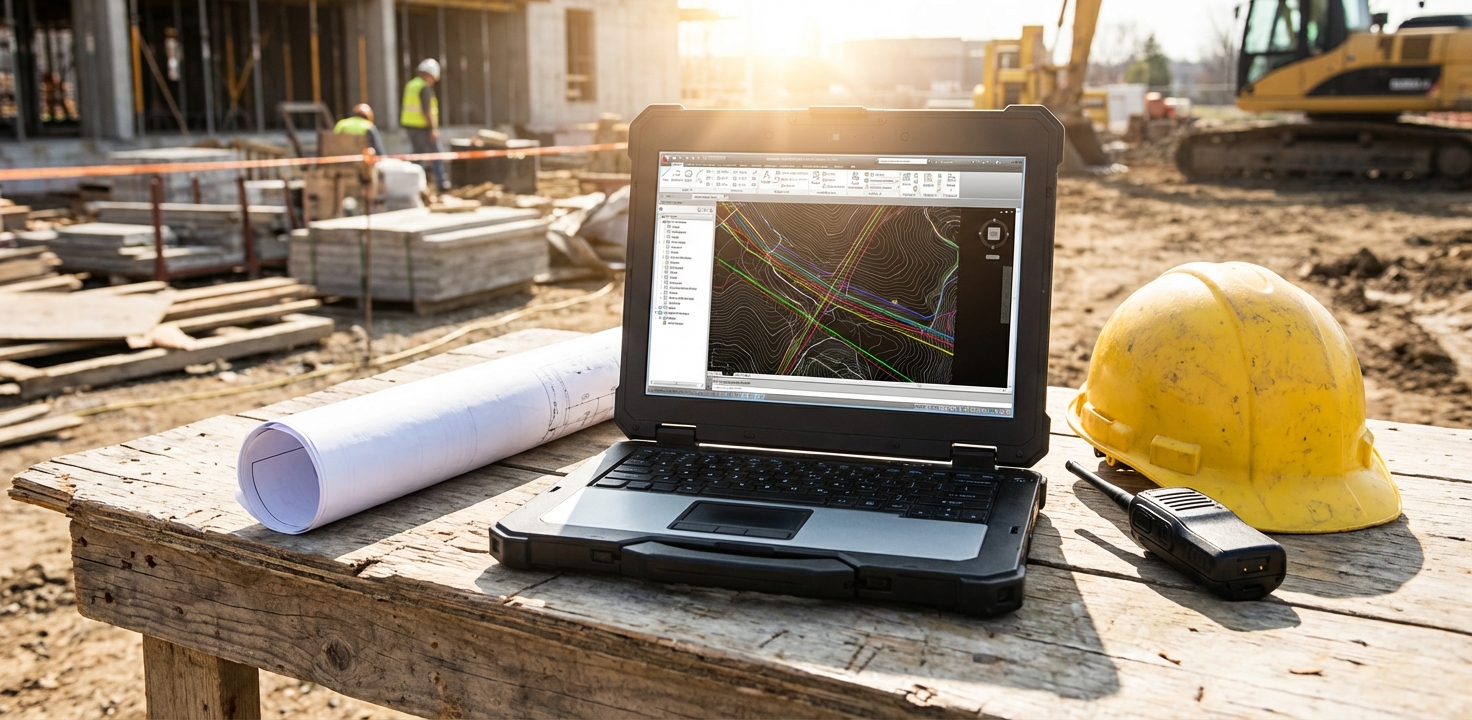

  2. Камеральная обработка. Данные с приборов загружаются в специализированное ПО (AutoCAD, Credo). Инженер-картограф отрисовывает план, соединяя точки в линии контуров и обозначая коммуникации условными знаками.
  3. Согласование (Опционально, но рекомендуется). Самый долгий этап. Мы объезжаем службы района, чтобы подтвердить правильность нанесения сетей. В Московской области это может занимать от 1 до 3 недель.
  4. Выдача результата. Вы получаете Технический отчет и Топографический план в бумажном виде с печатями и в электронном формате (DWG/PDF), готовый для передачи архитекторам или газовщикам.

Срок годности топосъемки

Мало кто знает, но у топографического плана есть «срок годности». Согласно нормативным документам (СП 47.13330), геоподоснова считается актуальной в течение 2-3 лет (в зависимости от интенсивности застройки района).

Почему так мало? Потому что ситуация меняется стремительно. Сосед проложил новый водопровод, администрация расширила дорогу, вырос уровень грунта. Если вашей съемке больше трех лет, архитектор или газовщик вправе потребовать её обновление (корректуру). Это стоит дешевле, чем новая съемка, но процедура обязательна.

Почему не стоит экономить на геодезии

Стоимость топографической съемки стандартного участка (до 15 соток) сопоставима со стоимостью одного хорошего окна в вашем будущем доме. При этом ценность этого документа несоизмеримо выше.

Экономия на топосъемке часто приводит к так называемым «строительным коллизиям»:

  • Фундамент проектируется на месте прохождения теплотрассы (приходится переносить дом).
  • Уровень пола первого этажа оказывается ниже уровня дороги (вода течет в дом).
  • Газовая труба упирается в септик, который вы уже закопали.

Мы в «Геогеоид» делаем ставку на детализацию. Мы не просто ставим точки, мы создаем цифровую модель реальности, которая убережет вас от ошибок на миллионы рублей.

Закажите топосъемку до начала проектирования. Это самый дешевый способ застраховать свои инвестиции в строительство.
